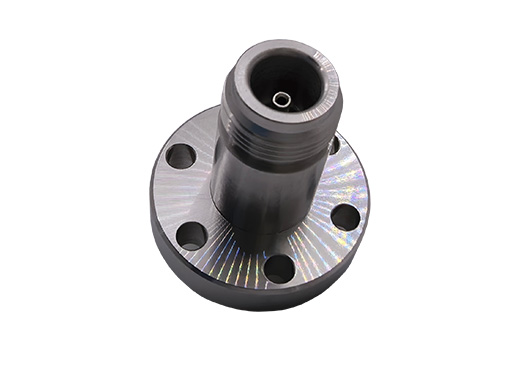

TYPE N &7/16 同軸饋通
N型同軸饋通具有50Ω阻抗匹配，最高頻率為200MHz，大氣端為螺紋固定，采用接地屏蔽方式。導體直徑2.4mm，最高電壓3KV，最大電流5A。
產品詳情
N型同軸饋通具有50Ω阻抗匹配，最高頻率為200MHz，大氣端為螺紋固定，采用接地屏蔽方式。導體直徑2.4mm，最高電壓3KV，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容該饋通數量為3，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選饋通真空端或大氣端的連接器及線纜。
產品特征
N型饋通大氣端螺紋固定。
具有50Ω阻抗匹配，最高頻率為200MHz。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接3個。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
Type N型同軸饋通規格參數 | |
屏蔽類型 | 接地屏蔽 |
阻抗匹配 | 50Ω |
導體直徑? | 2.4 mm |
最高電壓 | 3000V DC |
最大電流 | 5A |
頻率范圍 | AC to 200MHz |
溫度范圍 | -200℃~300℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

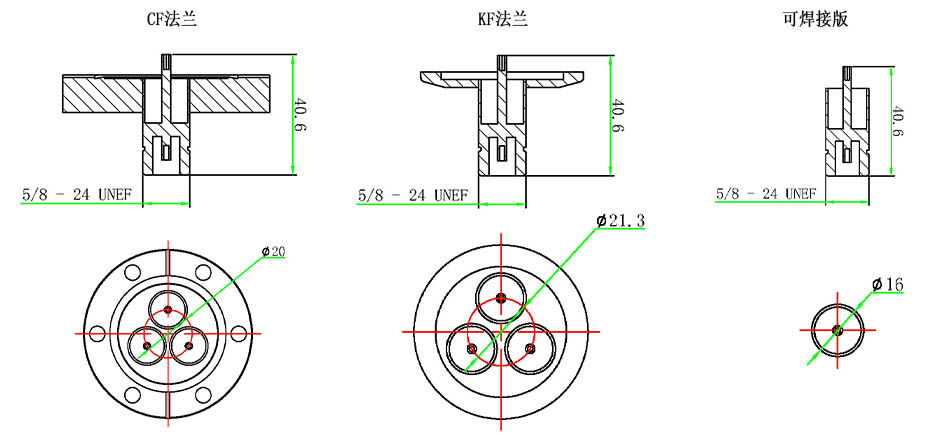

產品尺寸
Type N型同軸饋通+CF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
CF16 | 1 | MT140-N50-C16 |
CF40 | 1 | MT140-N50-C40 |
CF40 | 2 | MT140-N50-C40-2 |
CF40 | 3 | MT140-N50-C40-3 |
Type N型同軸饋通+KF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
KF40 | 1 | MT140-N50-K40 |
KF40 | 2 | MT140-N50-K40-2 |
KF40 | 3 | MT140-N50-K40-3 |
備注：其他法蘭及饋通組合請咨詢客服 | ||
| Type N型同軸饋通+焊接版選型表 | |
| 饋通數量 | 型號 |
| 1 | MT140-N50-WV |
| Type N型同軸饋通相關配件 | |
| 真空端連接器 | MT160-PPOC-2.4 |
| 真空線纜 | MT165-KAPM系列 |
| 大氣端連接器 | MT145-CON-N-AIR |
| 大氣端連接器+線纜 | MT145-N-MX-500-AIR等 |
