TYPE N &7/16 同軸饋通
雙端N型同軸饋通同樣具有50Ω阻抗匹配，最高頻率為200MHz，最高電壓3KV，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。
產品詳情
雙端N型同軸饋通同樣具有50Ω阻抗匹配，最高頻率為200MHz，大氣端為螺紋固定，可選采用接地屏蔽的ND50雙端饋通或采用浮地屏蔽的NDF50雙端饋通，采用標準的N型真空端接口。最高電壓3KV，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。該饋通可兼容的最小標準法蘭尺寸為CF25，CF63法蘭最多可兼容該饋通數量為2，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選饋通真空端或大氣端的連接器及線纜。
產品特征
N型饋通大氣端螺紋固定。
具有50Ω阻抗匹配，最高頻率為200MHz。
CF40法蘭上可焊接1個，CF63法蘭上最多可焊接2個。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
ND50/NDF50同軸饋通規格參數 | |
屏蔽類型 | ND50：接地屏蔽 |
阻抗匹配 | 50Ω |
導體直徑? | 真空標準N型接頭 |
最高電壓 | 3000V DC |
最大電流 | 5A |
頻率范圍 | AC to 200MHz |
溫度范圍 | -200℃~300℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

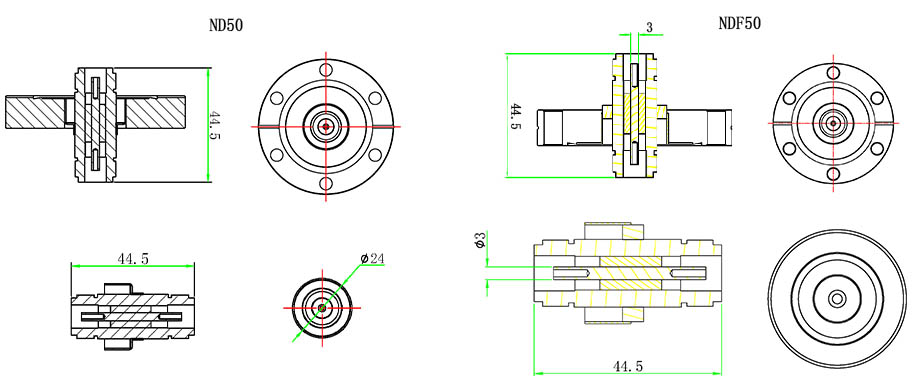

產品尺寸
| ND50/NDF50 N型同軸饋通+CF法蘭選型表 | |||
| 法蘭 | 饋通數量 | ND50型號 | NDF50型號 |
| CF40 | 1 | MT140-ND50-C40 | MT140-NDF50-C40 |
| CF63 | 1 | MT140-ND50-C63 | MT140-NDF50-C63 |
| CF63 | 2 | MT140-ND50-C63-2 | MT140-NDF50-C63-2 |
| ND50/NDF50 N型同軸饋通+KF法蘭選型表 | |||
| 法蘭 | 饋通數量 | ND50型號 | NDF50型號 |
| KF40 | 1 | MT140-ND50-K40 | MT140-NDF50-K40 |
| 備注：其他法蘭及饋通組合請咨詢客服 | |||
| ND50/NDF50 N型同軸饋通+焊接版選型表 | ||
| 饋通數量 | ND50型號 (? 24mm) | NDF50型號 (? 24mm) |
| 1 | MT140-ND50-WV | MT140-NDF50-WV |
| N型同軸饋通相關配件 | |
| 真空端連接器 | MT145-CON-N-VAC |
| 真空線纜 | MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列 |
| 真空端連接器+線纜 | MT145-N-MX-PTFE50-500-VAC等 |
| 大氣端連接器 | MT145-CON-N-AIR |
| 大氣端連接器+線纜 | MT145-N-MX-500-AIR |
