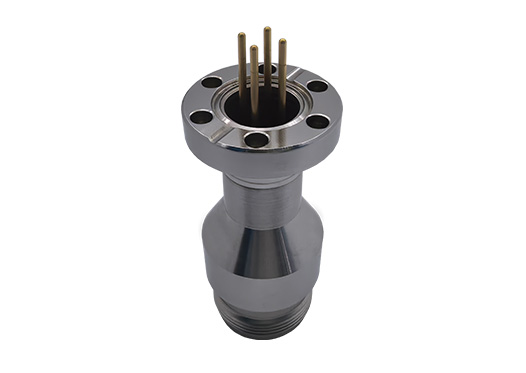

MS型饋通
MS4型真空饋通工業級螺紋連接饋通引腳直徑1.6mm，采用鍍金NiFe引腳材料和玻璃陶瓷密封材料。高壓700VDC，額定電流10A/針，可焊接于CF、KF法蘭。
產品詳情
MS4饋通為工業級螺紋連接饋通，適用于在真空環境中傳輸可靠的電信號。引腳直徑1.6mm，采用鍍金NiFe引腳材料和玻璃陶瓷密封材料。高壓700VDC，額定電流10A/針，使用溫度范圍-50~200℃，極限真空優于1E-10mbar。CF16/40/63及KF40法蘭均只可容納1個MS40饋通，大型法蘭上可焊接多個饋通，或提供可焊接版饋通。可選配饋通兩端的連接器及線纜，也可根據需求定制法蘭饋通。
產品特征
MS型饋通，使用螺紋連接，適用于在真空實驗室中傳輸可靠的電信號。
饋通尺寸較大，CF16、CF63法蘭均只可焊接一個。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
MS4型真空饋通規格參數 | |
引腳標準 | MIL-C-5015 |
引腳直徑 ? | 1.6 mm |
引腳材料 | 鍍金NiFe |
密封材料 | 玻璃陶瓷 |
最高電壓 | 700V DC |
額定電流 | 每針10A |
溫度范圍 | -50℃~200℃ |
極限真空 | <1×10-10mbar |
漏率 | <1×10-12 Pa·m3/s He |
產品尺寸
MS4真空饋通+CF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
CF16 | 1 | MT110-MS4-C16 |
CF40 | 1 | MT110-MS4-C40 |
CF63 | 1 | MT110-MS4-C63 |
備注：MS4饋通的真空端連接器可能與CF16帶頸法蘭產生沖突，可根據需求提供小尺寸的連接器，詳情請聯系客服。 | ||
KF/ISO-K法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
KF25 | 1 | MT110-MS4-K25 |
KF40 | 1 | MT110-MS4-K40 |
| 備注：其他法蘭及饋通組合請咨詢客服 | ||
焊接版選型表 | |
饋通數量 | 型號 |
1 | MT110-MS4-WV |
| MS4型真空饋通相關配件 | |
| 真空端連接器插針 | MT160-PCRC-1.6 【可單獨使用】 |
| 真空端連接器 | MT110-CON-MS4-PK-SET |
| 真空線纜 | MT165-KAPM系列 |
| 大氣端連接器 | MT110-CON-MS4-AIR |
