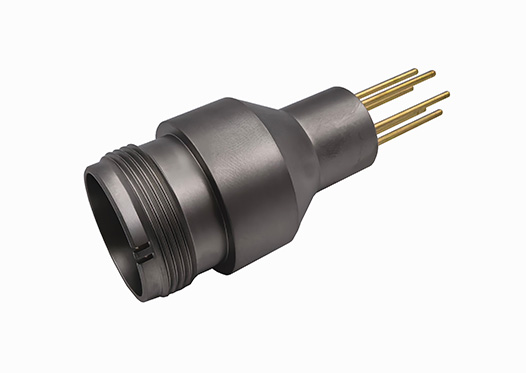

MS6型真空饋通引腳標準為MIL-C-5015，直徑1.6mm，材料為鍍金NiFe，密封材料為玻璃陶瓷。最高電壓700VDC，額定電流每針10A。
產品詳情
MS6真空饋通采用螺紋連接，設計用于在真空環境中傳輸可靠的電信號。引腳標準為MIL-C-5015，直徑1.6mm，材料為鍍金NiFe，密封材料為玻璃陶瓷。最高電壓700VDC，額定電流每針10A，溫度范圍-50~200℃，極限真空優于1E-10mbar。由于饋通尺寸較大，CF16/40/63及KF40法蘭可容納饋通數量為1，可在大型法蘭上焊接多個饋通，也可根據需求定制法蘭饋通。可選配真空端連接器/插針、真空線纜及大氣端連接器。
產品特征
MS型饋通，使用螺紋連接，適用于在真空實驗室中傳輸可靠的電信號。
饋通尺寸較大，CF16、CF63法蘭均只可焊接一個。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
MS6型饋通規格參數 | |
引腳標準 | MIL-C-5015 |
引腳直徑 ? | 1.6 mm |
引腳材料 | 鍍金NiFe |
密封材料 | 玻璃陶瓷 |
最高電壓 | 700V DC |
額定電流 | 每針10A |
溫度范圍 | -50℃~200℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

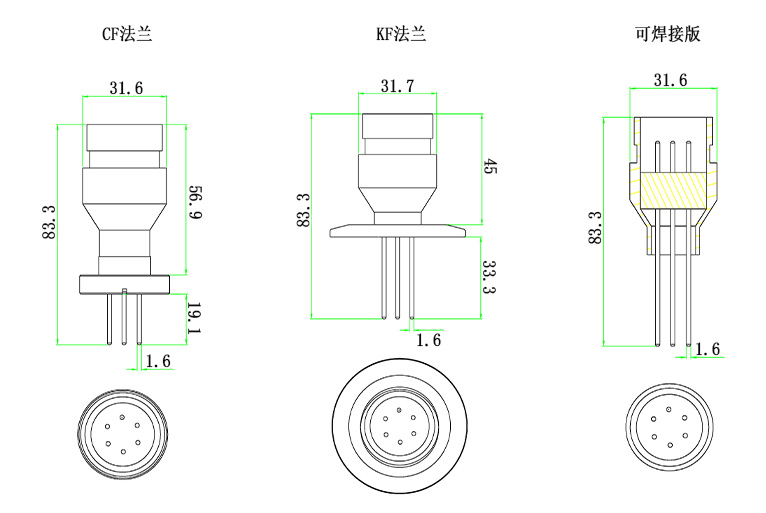

產品尺寸
CF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
CF16 | 1 | MT110-MS6-C16 |
CF40 | 1 | MT110-MS6-C40 |
CF63 | 1 | MT110-MS6-C63 |
備注：MS6饋通的真空端連接器可能與CF16帶頸法蘭產生沖突，可根據需求提供小尺寸的連接器，詳情請聯系客服。 | ||
KF/ISO-K法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
KF25 | 1 | MT110-MS6-K25 |
KF40 | 1 | MT110-MS6-K40 |
| 備注：其他法蘭及饋通組合請咨詢客服 | ||
| 焊接版選型表 | |
| 饋通數量 | 型號 |
| 1 | MT110-MS6-WV |
| MS6型真空饋通相關配件 | |
| 真空端連接器插針 | MT160-PCRC-1.6【可單獨使用】 |
| 真空端連接器 | MT110-CON-MS6-PK-SET |
| 真空線纜 | MT165-KAPM系列 |
| 大氣端連接器 | MT110-CON-MS6-AIR |
