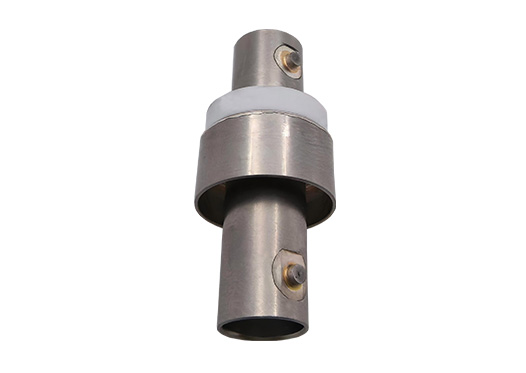

BNC同軸饋通
BNCF50單端/BNCDF50雙端同軸饋通，50Ω阻抗匹配，采用浮地屏蔽方式。電壓500VDC，電流3A，單端饋通適用最高頻率為100MHz，雙端饋通為4GHz。
產品詳情
BNCF50單端/BNCDF50雙端同軸饋通，同樣具有50Ω阻抗匹配，用于高頻信號傳輸，采用浮地屏蔽方式。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容該饋通數量為3，可根據需求定制法蘭饋通，或選擇可焊接版饋通。單端饋通引腳直徑為2.4mm，雙端饋通采用BNC接頭。適用最高電壓為500VDC，最大電流為3A，單端饋通適用最高頻率為100MHz，雙端饋通為4GHz，溫度范圍-200~300℃，極限真空<1E-10mbar。相關配件可選饋通兩端的連接器及線纜。
產品特征
BNCF50是基于BNC饋通修改的產品，具有50Ω阻抗匹配，可用于高頻信號傳輸。
浮地屏蔽。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接3個。
單端/雙端BNC饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
BNCF/BNCDF同軸饋通規格參數 | |
屏蔽類型 | 浮地屏蔽 |
阻抗匹配 | 50Ω |
引腳直徑 | 單端：2.4 mm |
最高電壓 | 500V DC |
最大電流 | 3A |
最高頻率 | 單端：AC to 100 MHz |
溫度范圍 | -200℃~300℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |
產品尺寸
BNCF50/BNCDF50+CF法蘭選型表 | |||
法蘭 | 饋通數量 | 單端BNCF50饋通型號 | 雙端BNCDF50饋通型號 |
CF16 | 1 | MT140-BNCF50-C16 | MT140-BNCDF50-C16 |
CF40 | 1 | MT140-BNCF50-C40 | MT140-BNCDF50-C40 |
CF40 | 2 | MT140-BNCF50-C40-2 | MT140-BNCDF50-C40-2 |
CF40 | 3 | MT140-BNCF50-C40-3 | MT140-BNCDF50-C40-3 |
BNCF50/BNCDF50+KF法蘭選型表 | |||
法蘭 | 饋通數量 | 單端BNCF50饋通型號 | 雙端BNCDF50饋通型號 |
KF16 | 1 | MT140-BNCF50-K16 | MT140-BNCDF50-K16 |
KF40 | 1 | MT140-BNCF50-K40 | MT140-BNCDF50-K40 |
KF40 | 2 | MT140-BNCF50-K40-2 | MT140-BNCDF50-K40-2 |
備注：其他法蘭及饋通組合請咨詢客服 | |||
BNCF50/BNCDF50+KF法蘭選型表 | ||
饋通數量 | BNCF50饋通型號 | BNCDF50饋通型號 |
1 | MT140-BNCF50-WV | MT140-BNCDF50-WV |
BNCF50/BNCDF50相關配件 | ||
BNCF50同軸饋通相關配件 | BNCDF50同軸饋通相關配件 | |
真空端連接器 | MT160-PPOC-2.4 | MT145-CON-BNC-VAC |
真空線纜 | MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列 | |
真空端連接器+線纜 | MT145-SBNCF-FX-PTFE50-500-VAC等 | MT145-BNC-MX-PTFE50-500-VAC等 |
大氣端連接器 | MT145-CON-BNC-AIR | |
大氣端連接器+線纜 | MT145-BNC-MX-500-AIR等 | |
