BNC同軸饋通
BNC同軸饋通連接器及線纜大致分為真空端和大氣端。其中不同型號的單端饋通（即BNC/BNC50/BNCF50），對應的真空端連接器及線纜型號也不相同。
產品詳情
BNC同軸饋通連接器及線纜大致分為真空端和大氣端。其中不同型號的單端饋通（即BNC/BNC50/BNCF50），對應的真空端連接器及線纜型號也不相同。BNCD雙端饋通的真空端連接器與大氣端連接器外形相同。同軸饋通的真空端可選具有50Ω阻抗匹配的真空同軸線纜，可提高信號傳輸質量。線纜長度均可定制。
產品參數
BNC真空連接器規格參數 | |
外殼材質 | 雙端BNCD真空端連接器：鍍鎳黃銅 |
絕緣材質 | 雙端BNCD真空端連接器：PTFE |
推薦真空線纜 | MT165-PTFE50同軸線 |

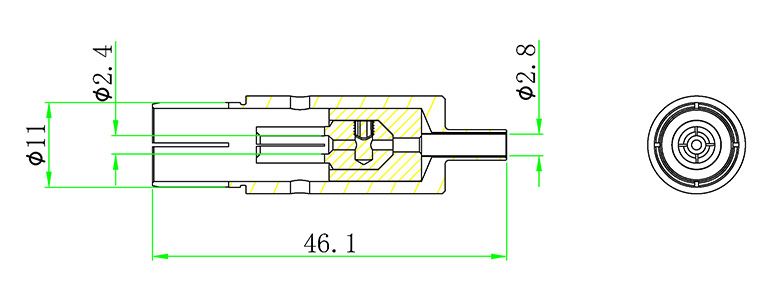

產品尺寸
| BNC連接器型號 | ||
| 類型 | 型號 | |
| 雙端BNCD真空端連接器 | MT145-CON-BNC-VAC | |
| 單端BNC接地線型真空端連接器 | 單端BNC | MT145-CON-SBNC-VAC |
| 單端BNC50 | MT145-CON-SBNC50-VAC | |
| 單端浮地BNCF50 | MT145-CON-SBNCF-VAC | |
| BNC系列大氣端連接器 | MT145-CON-BNC-AIR | |
| BNC真空端連接器+MT165-PTFE50同軸線纜型號 | |||
| 線纜兩端連接器數量 | 長度 | 單端BNC真空連接器+線纜型號 | BNCD真空端連接器+線纜型號 |
| 1 | 500 mm | MT145-SBNC-FX-PTFE50-500-VAC | MT145-BNC-MX-PTFE50-500-VAC |
| 1 | 1000 mm | MT145-SBNC-FX-PTFE50-1000-VAC | MT145-BNC-MX-PTFE50-1000-VAC |
| 2 | 500 mm | MT145-SBNC-FF-PTFE50-500-VAC | MT145-BNC-MM-PTFE50-500-VAC |
| 2 | 1000 mm | MT145-SBNC-FF-PTFE50-1000-VAC | MT145-BNC-MM-PTFE50-1000-VAC |

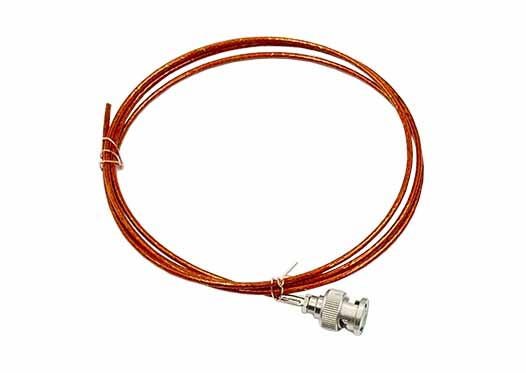

| BNC真空端連接器+MT165-KAP50同軸線纜型號 | |||
| 線纜兩端連接器數量 | 長度 | 單端BNC真空端連接器+線纜型號 | 雙端BNCD真空端連接器+線纜型號 |
| 1 | 500 mm | MT145-SBNC-FX-KAP50-500-VAC | MT145-BNC-MX-KAP50-500-VAC |
| 1 | 1000 mm | MT145-SBNC-FX-KAP50-1000-VAC | MT145-BNC-MX-KAP50-1000-VAC |
| 2 | 500 mm | MT145-SBNC-FF-KAP50-500-VAC | MT145-BNC-MM-KAP50-500-VAC |
| 2 | 1000 mm | MT145-SBNC-FF-KAP50-1000-VAC | MT145-BNC-MM-KAP50-1000-VAC |
| BNC大氣端連接器+線纜型號 | ||
| 線纜兩端連接器數量 | 長度 | 大氣端連接器+線纜型號 |
| 1 | 500 mm | MT145-BNC-MX-500-AIR |
| 1 | 1000 mm | MT145-BNC-MX-1000-AIR |
| 2 | 500 mm | MT145-BNC-MM-500-AIR |
| 2 | 1000 mm | MT145-BNC-MM-1000-AIR |
【備注】
1. 線纜長度均可定制。
2. 單端BNC, BNC50, BNCF50的真空接地型接頭是不一樣的。分別是MT145-CON-SBNC-VAC, MT145-CON-SBNC50-VAC, MT145-CON-SBNCF-VAC。
3. 對于單端BNC系列饋通，對應的線纜型號需要明確真空接地型接頭型號：SBNC, SBNC50, SBNCF。
