BNC同軸饋通是一種常用于同軸信號傳輸的電子組件，它允許信號在不同環境之間傳輸。

在真空技術中，BNC同軸饋通用于連接真空室內外的電子設備。BNC同軸饋通的設計考慮了阻抗匹配和電壓等級，以確保信號的完整性和系統的可靠性。以下是北京麥迪森科技小編對BNC同軸饋通的詳細介紹：

分類

1、按照BNC同軸饋通結構進行分類，主要分為兩種類型：單端連接（Single-Sided）和雙端連接（Double-Sided）。

（1）單端連接（Single-Sided）：這種類型的BNC同軸饋通在一端有中心導體和屏蔽層，而另一端只有中心導體。這種設計通常用于信號傳輸不需要考慮信號屏蔽的情況。

（2）雙端連接（Double-Sided）：與單端連接相反，雙端連接的BNC同軸饋通在兩端都有中心導體和屏蔽層。這種設計適用于需要在傳輸的信息需要進行屏蔽保護的應用。

如果把屏蔽層也作為信號傳輸通道的話，單端可以看著是只有一個信號通道。雙端可以看著是有兩個信號通道，即中心導體是一個信號通道，外層屏蔽層是第二個信號通道。

2、根據屏蔽層的接地方式進行分類，主要分為兩種類型：浮地屏蔽（Floating Shield）和接地屏蔽（Grounded Shield）。

在選擇BNC同軸饋通時，需要根據具體的應用場景和要求來決定使用浮地屏蔽還是接地屏蔽。

例如，如果系統中存在多個接地點，為了避免接地環路問題，可能會選擇浮地屏蔽。而在需要穩定信號和減少噪聲的場合，則可能會選擇接地屏蔽的BNC同軸饋通。

具體需要根據應用場景來定，有時為了更好的屏蔽，也可能選擇浮地屏蔽，然后單獨接地，來避免同一個地線上的不同儀器的相互影響。

（1）浮地屏蔽（Floating Shield）：浮地屏蔽的BNC同軸饋通指的是其屏蔽層在一端或兩端不與任何地（Ground）連接。

這種設計允許屏蔽層在電氣上獨立于其他電路或地線，從而減少潛在的地環路（Ground Loop）問題，這些問題可能會引入噪聲或干擾。浮地屏蔽通常用于那些需要隔離外部噪聲或電磁干擾（EMI）的應用中，尤其是在信號完整性至關重要的場合。

（2）接地屏蔽（Grounded Shield）：接地屏蔽的BNC同軸饋通則是指其屏蔽層至少在一端與地線相連。這種設計可以有效地提供一個共同的參考點，可以減少電磁干擾（EMI），提高信號的穩定性，并減少噪聲。接地屏蔽適用于那些需要屏蔽層與系統地連接以確保信號參考一致性的應用中。

在選擇BNC同軸饋通時，需要根據具體的應用場景和要求來決定使用浮地屏蔽還是接地屏蔽。例如，如果系統中存在多個接地點，為了避免接地環路問題，可能會選擇浮地屏蔽。而在需要穩定信號和減少噪聲的場合，則可能會選擇接地屏蔽的BNC同軸饋通。

3、根據阻抗匹配，主要分為兩種類型：阻抗匹配型和阻抗不恒定型

阻抗匹配型，表示在額定頻率范圍內，BNC同軸饋通的阻抗的恒定，常見的有50和75歐姆。

常見選項就是3種選項的排列組合。D-表示雙端；F-表示浮地屏蔽；50-表示50歐姆阻抗匹配。如241-BNC表示：單端，接地屏蔽標準BNC同軸饋通；242-BNCDF50表示：雙端，浮地屏蔽，50歐姆阻抗匹配同軸饋通。

性能參數

BNC同軸饋通的性能參數包括但不限于：

電壓等級：通常BNC同軸饋通可以承受高達500V的電壓。

阻抗匹配：為了確保信號的有效傳輸，BNC同軸饋通的阻抗通常設計為50或75歐姆，以匹配常見的同軸電纜。

頻率范圍：BNC同軸饋通能夠支持的頻率范圍取決于其設計和材料，通常可以覆蓋從直流（DC）到4GHz的頻率。

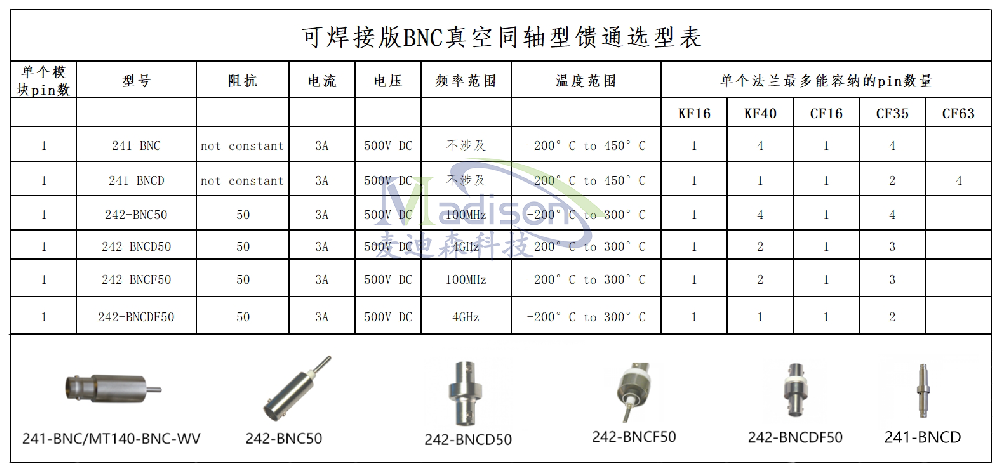

6種可焊接版BNC同軸饋通

同時我們也提供經濟型單端屏蔽連接頭。一般來說，雙端的各種BNC的價格昂貴，我們特別為各種單端的BNC，BNCF等單端真空饋通，設計了屏蔽連接頭。保證了中心導體和外側屏蔽層的雙導通。

單端屏蔽真空饋通

應用

BNC同軸饋通廣泛應用于各種電子和通信系統中，包括：

測試和測量設備：用于連接示波器、頻譜分析儀等測試設備。

數據傳輸：在計算機網絡和通信系統中傳輸數據信號。

真空系統：在真空技術中，BNC同軸饋通用于連接真空室內外的電子設備。

法蘭連接

BNC同軸饋通通常使用法蘭進行連接，如ISO-KF和CF-F法蘭。這些法蘭材料通常是不銹鋼，能夠在廣泛的溫度范圍內（如CF法蘭，-200°C to 300°C）保持性能穩定。

可提供多種方式的法蘭，可根據市場需求定制。

超高真空/真空同軸型饋通選型表
