三同軸饋通TRIAX

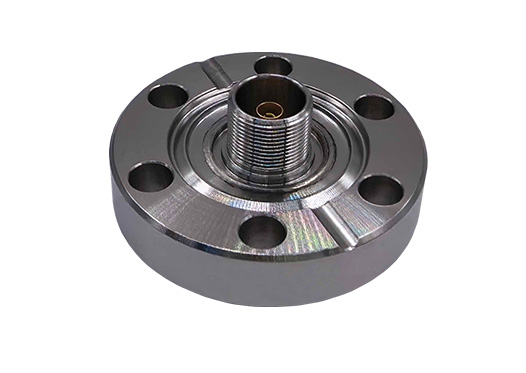

TRIAX三同軸饋通具有50Ω阻抗匹配，最高電壓500VDC，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。
產品詳情
TRIAX三同軸饋通采用三同軸結構設計，具有50Ω阻抗匹配，能夠有效減少信號干擾，確保信號的完整性和精確性。采用雙端三同軸接頭，接地屏蔽，最高電壓500VDC，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。饋通外殼采用低磁性不銹鋼材質，相對磁導率μ<1.1，針腳與屏蔽殼均采用外層鍍金。CF16法蘭可兼容饋通數量為1，CF40法蘭最多可兼容饋通數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。
產品特征
TRIAX饋通采用三同軸結構設計，具有50Ω阻抗匹配，能夠有效減少信號干擾，確保信號的完整性和精確性。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。
兩端連接器相同，可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
TRIAX三同軸饋通規格參數 | |
屏蔽類型 | 接地屏蔽 |
導體直徑? | 雙端三同軸接頭 |
最高電壓 | 500V DC |
最大電流 | 5A |
溫度范圍 | -200℃~300℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |
外殼 | Low magnetic SS, μ < 1.1 |
Pin和屏蔽殼 | 外層鍍金 |

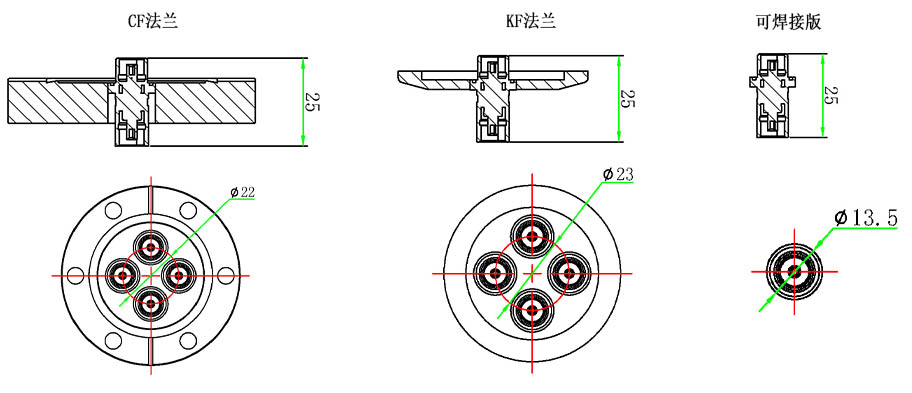

產品尺寸
TRIAX三同軸饋通+CF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
CF16 | 1 | MT140-TRIAX-C16 |
CF40 | 1 | MT140-TRIAX-C40 |
CF40 | 2 | MT140-TRIAX-C40-2 |
CF40 | 3 | MT140-TRIAX-C40-3 |
CF40 | 4 | MT140-TRIAX-C40-4 |
TRIAX三同軸饋通+KF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
KF16 | 1 | MT140-TRIAX-K16 |
KF40 | 1 | MT140-TRIAX-K40 |
KF40 | 2 | MT140-TRIAX-K40-2 |
KF40 | 3 | MT140-TRIAX-K40-3 |
KF40 | 4 | MT140-TRIAX-K40-4 |
備注：其他法蘭及饋通組合請咨詢客服 | ||
| TRIAX三同軸饋通+焊接版選型表 | |
| 饋通數量 | 型號 |
| 1 | MT140-TRIAX-WV |
| TRIAX同軸饋通相關配件 | |
| 連接器 | MT145-CON-TRIAX-HQ |
| 真空線纜 | MT164-PEEK50-TRIAX-VAC for UHV (50 Ohm) MT164-PTFE-TRIAX-VAC |
| 真空端連接器+線纜 | MT145-TRIAX-MX-PK-500-VAC等 |
| 大氣端連接器+線纜 | MT145-TRIAX-MX-500-AIR等 |
