SHV真空連接器及線纜

SHV同軸饋通連接器及線纜大致可分為真空端和大氣端兩部分，真空端線纜可選具有50Ω阻抗匹配。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

SHV同軸饋通連接器及線纜大致可分為真空端和大氣端兩部分。其中不同型號的單端饋通（即SHV/SHVE/SHV50）對應的真空端連接器及真空線纜有所不同，且真空端可以使用特殊的SHV連接器。SHVD雙端饋通的真空端連接器與大氣端連接器外形相同。饋通真空端線纜可選具有50Ω阻抗匹配，用以提高信號傳輸質量。所有線纜長度均可定制。

產品參數

SHV連接器規格參數
外殼材質	單端SHV接地線型真空端連接器：不銹鋼
絕緣材質	雙端SHVD真空端連接器：PTFE / Viton 單端SHV接地線型真空端連接器：PEEK
觸點材質	單端SHV接地線型真空端連接器：鍍金銅合金
推薦真空線纜	MT165-PTFE50同軸線 MT165-KAP50同軸線 MT165-KAPM系列

產品尺寸

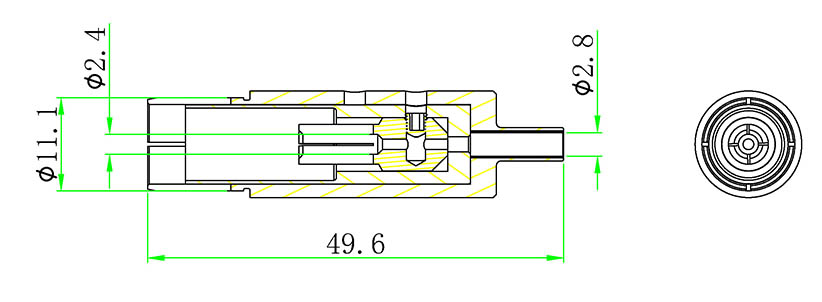

SHV真空連接器及線纜尺寸

【備注】其他單端連接器尺寸可能會根據饋通進行一定修改。

SHV連接器型號
類型	型號
SHVD真空端連接器	MT145-CON-SHV-VAC
SHV真空端連接器	MT145-CON-SSHV-VAC
SHVE真空端連接器	MT145-CON-SSHVE-VAC
SHV50真空端連接器	MT145-CON-SSHV50-VAC
SHV系列大氣端連接器	MT145-CON-SHV-AIR

SHV真空端連接器+MT165-PTFE50同軸線纜型號
線纜兩端連接器數量	長度	單端SHV真空端連接器+線纜型號	單端SHVE真空端連接器+線纜型號	雙端SHVD真空端連接器+線纜型號
1	500 mm	MT145-SSHV-FX-PTFE50-500-VAC	MT145-SSHVE-FX-PTFE50-500-VAC	MT145-SHV-FX-PTFE50-500-VAC
1	1000 mm	MT145-SSHV-FX-PTFE50-1000-VAC	MT145-SSHVE-FX-PTFE50-1000-VAC	MT145-SHV-FX-PTFE50-1000-VAC
2	500 mm	MT145-SSHV-FF-PTFE50-500-VAC	MT145-SSHVE-FF-PTFE50-500-VAC	MT145-SHV-FF-PTFE50-500-VAC
2	1000 mm	MT145-SSHV-FF-PTFE50-1000-VAC	MT145-SSHVE-FF-PTFE50-1000-VAC	MT145-SHV-FF-PTFE50-1000-VAC

SHV真空端連接器+MT165-KAP50同軸線纜型號
線纜兩端連接器數量	長度	單端SHV真空端連接器+線纜型號	單端SHVE真空端連接器+線纜型號	雙端SHVD真空端連接器+線纜型號
1	500 mm	MT145-SSHV-FX-KAP50-500-VAC	MT145-SSHVE-FX-KAP50-500-VAC	MT145-SHV-FX-KAP50-500-VAC
1	1000 mm	MT145-SSHV-FX-KAP50-1000-VAC	MT145-SSHVE-FX-KAP50-1000-VAC	MT145-SHV-FX-KAP50-1000-VAC
2	500 mm	MT145-SSHV-FF-KAP50-500-VAC	MT145-SSHVE-FF-KAP50-500-VAC	MT145-SHV-FF-KAP50-500-VAC
2	1000 mm	MT145-SSHV-FF-KAP50-1000-VAC	MT145-SSHVE-FF-KAP50-1000-VAC	MT145-SHV-FF-KAP50-1000-VAC

SHV大氣端連接器+線纜型號
線纜兩端連接器數量	長度	大氣端連接器+線纜型號
1	500 mm	MT145-SHV-FX-500-AIR
1	1000 mm	MT145-SHV-FX-1000-AIR
2	500 mm	MT145-SHV-FF-500-AIR
2	1000 mm	MT145-SHV-FF-1000-AIR
