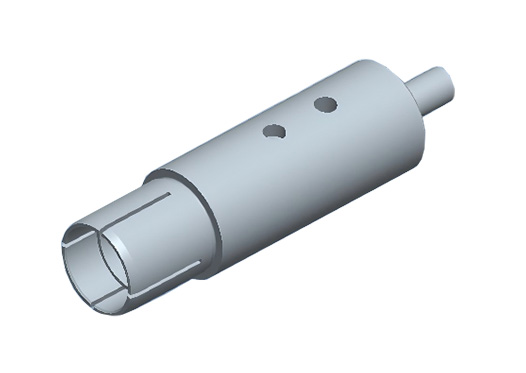

SHV10同軸饋通連接器及線纜大致可分為真空端和大氣端兩部分。真空端可選用具有50Ω阻抗匹配的同軸線纜。
產品詳情
SHV10同軸饋通連接器及線纜大致可分為真空端和大氣端兩部分。饋通真空端可使用特殊的SHV10連接器。饋通真空端可選用具有50Ω阻抗匹配的同軸線纜，用以提高信號傳輸質量。所有線纜長度均可定制，更多其他線纜信息可咨詢獲取。
產品參數
SHV10連接器規格參數 | |
外殼材質 | 單端SHV10接地線型真空 端連接器：不銹鋼 |
絕緣材質 | 單端SHV10接地線型真空端連接器：PEEK |
觸點材質 | 單端SHV10接地線型真空 端連接器：鍍金銅合金 |
推薦真空線纜 | MT165-PTFE50同軸線 |

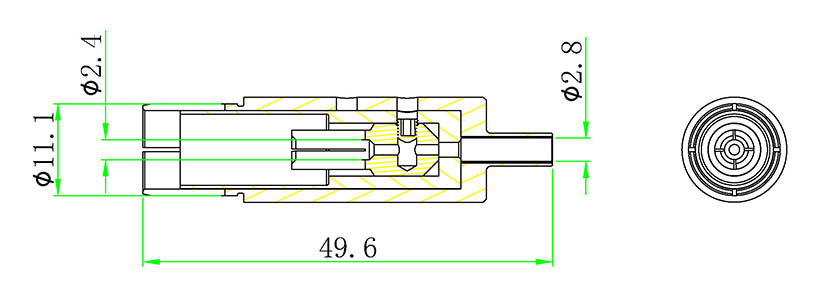

產品尺寸
【備注】實際尺寸可能會根據饋通進行一定修改。
SHV10連接器型號 | |
類型 | 型號 |
SHV10真空端連接器 | MT145-CON-SSHV10-VAC |
SHVE10真空端連接器 | MT145-CON-SSHVE10-VAC |
SHV10系列大氣端連接器 | MT145-CON-SHV10-AIR |
| SHV10真空端連接器+線纜型號 | |||
| 線纜兩端連接器數量 | 長度 | SHV10真空端連接器+線纜型號 | SHVE10真空端連接器+線纜型號 |
| 1 | 500 mm | MT145-SSHV10-FX-PTFE50-500-VAC | MT145-SSHVE10-FX-PTFE50-500-VAC |
| 1 | 1000 mm | MT145-SSHV10-FX-PTFE50-1000-VAC | MT145-SSHVE10-FX-PTFE50-1000-VAC |
| 2 | 500 mm | MT145-SSHV10-FF-PTFE50-500-VAC | MT145-SSHVE10-FF-PTFE50-500-VAC |
| 2 | 1000 mm | MT145-SSHV10-FF-PTFE50-1000-VAC | MT145-SSHVE10-FF-PTFE50-1000-VAC |
| SHV10真空端連接器+MT165-KAP50同軸線纜型號 | |||
| 線纜兩端連接器數量 | 長度 | SHV10真空端連接器+線纜型號 | SHVE10真空端連接器+線纜型號 |
| 1 | 500 mm | MT145-SSHV10-FX-KAP50-500-VAC | MT145-SSHVE10-FX-KAP50-500-VAC |
| 1 | 1000 mm | MT145-SSHV10-FX-KAP50-1000-VAC | MT145-SSHVE10-FX-KAP50-1000-VAC |
| 2 | 500 mm | MT145-SSHV10-FF-KAP50-500-VAC | MT145-SSHVE10-FF-KAP50-500-VAC |
| 2 | 1000 mm | MT145-SSHV10-FF-KAP50-1000-VAC | MT145-SSHVE10-FF-KAP50-1000-VAC |
| SHV10大氣端連接器+線纜型號 | ||
| 線纜兩端連接器數量 | 長度 | 大氣端連接器+線纜型號 |
| 1 | 500 mm | MT145-SHV10-FX-500-AIR |
| 1 | 1000 mm | MT145-SHV10-FX-1000-AIR |
| 2 | 500 mm | MT145-SHV10-FF-500-AIR |
| 2 | 1000 mm | MT145-SHV10-FF-1000-AIR |
【備注】線纜長度均可定制。
