SHV20系列真空饋通電壓可達20KV，采用接地屏蔽方式，材質為不銹鋼、鎳及陶瓷，導體直徑2.4mm，最大電流15A。
產品詳情

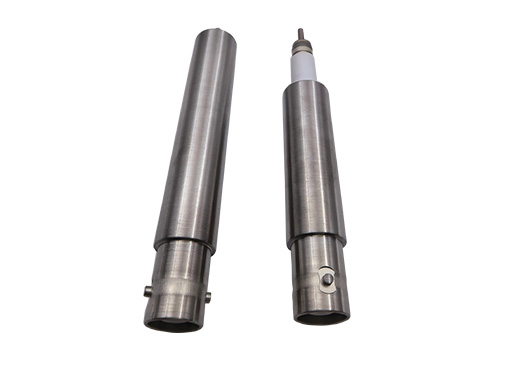

SHV20系列真空饋通允許大氣端提供更安全、更高壓的連接，最高電壓可達20KV，采用接地屏蔽方式，阻抗匹配不固定，可選標準的SHV20單端饋通或陶瓷部分外露的SHVE20單端饋通。饋通材質為不銹鋼、鎳及陶瓷，導體直徑2.4mm，最大電流15A，溫度范圍-100~300℃，極限真空<1E-10mbar。CF16法蘭可兼容饋通數量為1，CF40法蘭最多可兼容饋通的數量為2，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。
產品特征
SHV20/SHVE20饋通在大氣側提供更安全、更高壓的連接，額定電壓為20KV。
SHVE20饋通真空側陶瓷部分露出。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接2個。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
SHV20/SHVE20規格參數 | |
材質 | 不銹鋼，鎳，陶瓷 |
屏蔽類型 | 接地屏蔽 |
阻抗匹配 | 不固定 |
導體直徑? | 2.4mm |
最高電壓 | 20 KV DC |
最大電流 | 15A |
溫度范圍 | -100℃~300℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

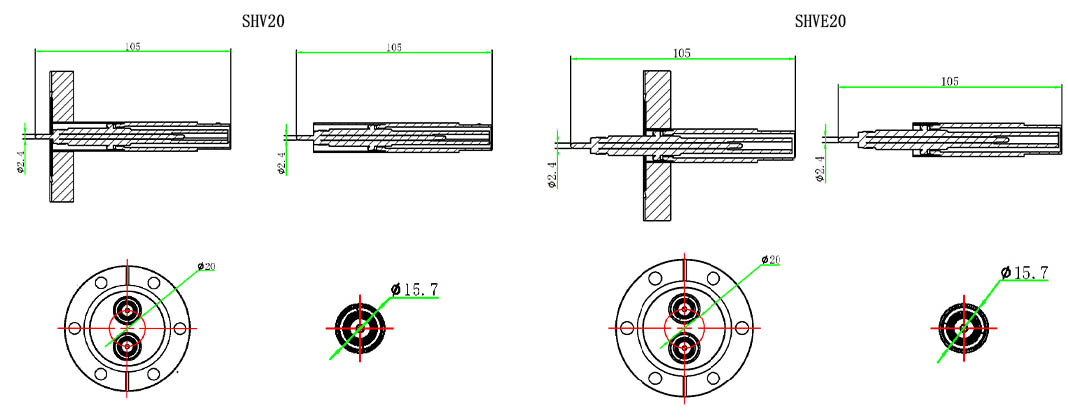

產品尺寸
SHV20/SHVE20同軸饋通+CF法蘭選型表 | |||
法蘭 | 饋通數量 | SHV20型號 | SHVE20型號 |
CF16 | 1 | MT140-SHV20-C16 | MT140-SHVE20-C16 |
CF40 | 1 | MT140-SHV20-C40 | MT140-SHVE20-C40 |
CF40 | 2 | MT140-SHV20-C40-2 | MT140-SHVE20-C40-2 |
SHV20/SHVE20同軸饋通+KF法蘭選型表 | |||
法蘭 | 饋通數量 | SHV20型號 | SHVE20型號 |
KF16 | 1 | MT140-SHV20-K16 | MT140-SHVE20-K16 |
KF40 | 1 | MT140-SHV20-K40 | MT140-SHVE20-K40 |
KF40 | 2 | MT140-SHV20-K40-2 | MT140-SHVE20-K40-2 |
備注：其他法蘭及饋通組合請咨詢客服 | |||
SHV20/SHVE20同軸饋通+焊接版選型表 | ||
饋通數量 | SHV20型號 | SHVE20型號 |
1 | MT140-SHV20-WV | MT140-SHVE20-WV |
SHV20/SHVE20同軸饋通相關配件 | |
真空端連接器 | MT160-PPOC-2.4 |
真空線纜 | MT165-KAPM系列 |
大氣端連接器 | MT145-CON-SHV20-AIR |
大氣端連接器+線纜 | MT145-SHV20-FX-500-AIR等 |
