NPT系列饋通的真空端連接方式采用NPT螺紋，接地屏蔽方式，導體直徑2.4mm，最高電壓500VDC，最大電流3A。
產品詳情

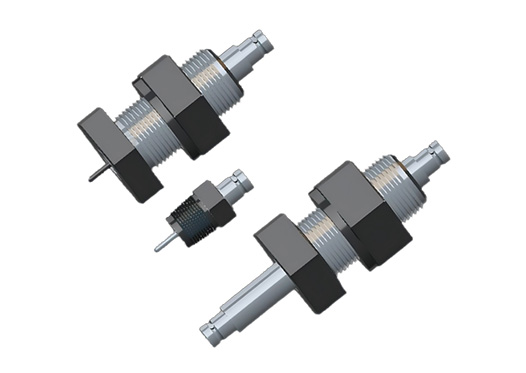

NPT系列饋通的真空端連接方式采用NPT螺紋，適用于需要可靠信號傳輸和牢固連接的應用場景。這里以BNC饋通為例，將真空端連接方式改為NPT螺紋，即BNC-NPT饋通，可選單端或雙端饋通（其他同軸饋通也可以改裝）。BNC-NPT饋通采用接地屏蔽方式，阻抗匹配不固定，導體直徑2.4mm，最高電壓500VDC，最大電流3A，溫度范圍-200~450℃，極限真空<1E-7mbar。BNC-NPT饋通可兼容最小NPT鎖緊法蘭尺寸為3/8"，最小BP螺母鎖緊法蘭尺寸為1/4"，可咨詢定制其他法蘭及饋通組合。相關配件可選真空端或大氣端的連接器及線纜。
產品特征
NPT型饋通將真空連接方式修改為NPT螺紋，適用于需要可靠信號傳輸和牢固連接的場合。
本部分以BNC饋通為例，其他同軸饋通同樣可以改裝。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
BNC-NPT型同軸饋通規格參數 | |
屏蔽類型 | 接地屏蔽 |
阻抗匹配 | 不固定 |
導體直徑? | 2.4 mm |
最高電壓 | 500V DC |
最大電流 | 3A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-7 mbar |
漏率 | <1×10-12 Pa·m3/s He |

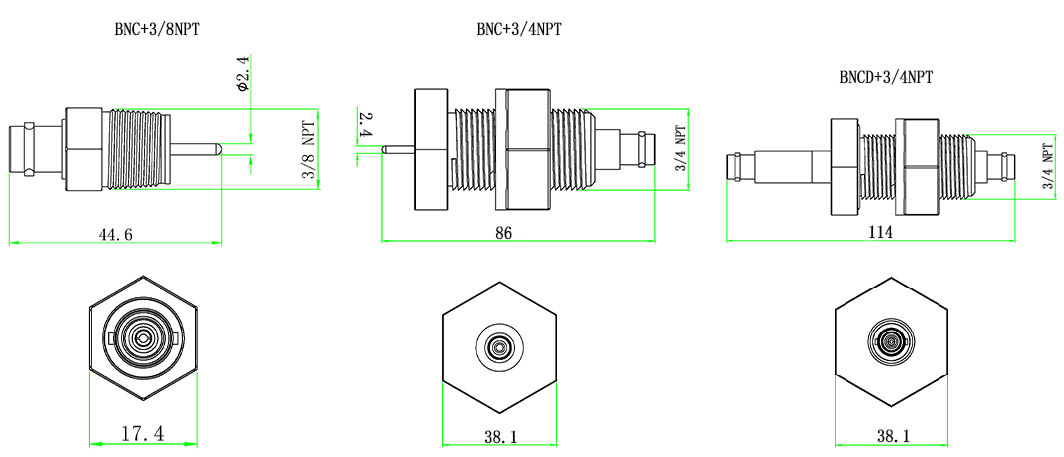

產品尺寸
| NPT鎖緊法蘭選型表 | |||
| 法蘭 | 饋通 | 饋通數量 | 型號 |
| 3/8” NPT鎖緊法蘭 | BNC | 1 | MT140-BNC-3_8NPT |
| 3/4” NPT鎖緊法蘭 | BNC | 1 | MT140-BNC-3_4NPT |
| 3/4” NPT鎖緊法蘭 | BNCD | 1 | MT140-BNCD-3_4NPT |
| BP螺母鎖緊法蘭選型表 | |||
| 法蘭 | 饋通 | 饋通數量 | 型號 |
| 1/4”BP螺母鎖緊法蘭 | BNC | 1 | MT140-BNC-1_4BP |
| 1/4”BP螺母鎖緊法蘭 | BNCD | 1 | MT140-BNC-1_4BP |
| 備注：其他法蘭及饋通組合請咨詢客服 | |||
| BNC及BNCD同軸饋通相關配件 | |
| BNC真空端連接器 | MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SBNC-VAC |
| BNCD真空端連接器 | MT145-CON-BNC-VAC |
| 真空線纜 | MT165-PTFE50，MT165-KAP50， MT165-KAPM系列 |
| 大氣端連接器 | MT145-CON-BNC-AIR |
| 大氣端連接器+線纜 | MT145-BNC-MX-500-AIR等 |
