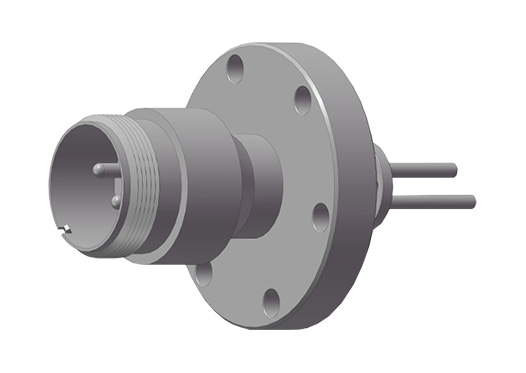

MS型功率饋通
MS型功率真空饋通電極直徑為3.6mm，可選2針或4針，最高電壓為700VDC，鉬電極最大電流為40A/針，鎳電極最大電流為25A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。
產品詳情
MS型功率真空饋通適用于儀器應用場景中所需求的高密度信號輸入，可兼容超高真空。電極直徑為3.6mm的MS饋通可選2針或4針，其饋通外形尺寸相同，兼容CF40法蘭。饋通材質為不銹鋼和陶瓷，電極材質可選鉬或鎳，最高電壓為700VDC，鉬電極最大電流為40A/針，鎳電極最大電流為25A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。該饋通包含大氣端連接器，可選配真空端連接器及真空線纜。可根據需求定制法蘭和饋通數量。
產品特征
儀器應用中需求的高密度信號輸入。
超高真空兼容材質。
2-4針：2/4。
CF40法蘭。
包含大氣端連接器，可選配真空端連接器。
可根據需求定制法蘭和饋通數量。
產品參數
MS-SCOKETS--3.6mm饋通規格參數 | |
材質 | 不銹鋼、陶瓷 |
導體材質 | 鉬(Mo)，鎳(Ni) |
導體直徑? | 3.6 mm |
最高電壓 | 700V DC |
最大電流 | Mo:40A max per pin |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

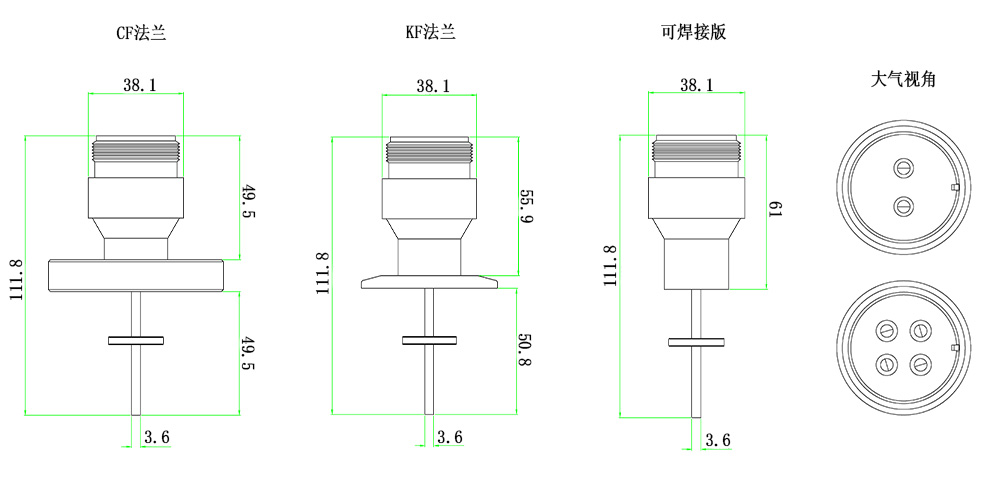

產品尺寸
MS-SCOKETS-3.6mm饋通+CF法蘭【鉬(Mo)導體】選型表 | ||||
針數 | 法蘭 | 導體材質 | 電流 | 型號 |
2 | CF40 | 鉬(Mo) | 40A | MT152-MS36MO700-2-C40 |
4 | CF40 | 鉬(Mo) | 40A | MT152-MS36MO700-4-C40 |
2 | KF40 | 鉬(Mo) | 40A | MT152-MS36MO700-2-K40 |
4 | KF40 | 鉬(Mo) | 40A | MT152-MS36MO700-4-K40 |
備注：其他法蘭及饋通組合請咨詢客服 | ||||
MS-SCOKETS-3.6mm饋通+CF法蘭【鎳(Ni)導體】選型表 | ||||
針數 | 法蘭 | 導體材質 | 電流 | 型號 |
2 | CF40 | 鎳(Ni) | 25A | MT152-MS36NI700-2-C40 |
4 | CF40 | 鎳(Ni) | 25A | MT152-MS36NI700-4-C40 |
2 | KF40 | 鎳(Ni) | 25A | MT152-MS36NI700-2-K40 |
4 | KF40 | 鎳(Ni) | 25A | MT152-MS36NI700-4-K40 |
| MS-SCOKETS-3.6mm饋通+可焊接版選型表 | |||
針數 | 導體材質 | 電流 | 型號 |
4 | 鎳(Ni) | 25A | MT152-MS36NI700-4-WV |
2 | 鉬(Mo) | 40A | MT152-MS36MO700-2-WV |
4 | 鉬(Mo) | 40A | MT152-MS36MO700-4-WV |
| MS-SCOKETS-3.6mm饋通相關配件 | |
| 大氣端連接器 | MT152-CON-MS36-2/4-AIR系列 |
| 真空端連接器 | MT160-PISC-2.4 |
| MT160-PPOC-2.4 | |
| 真空線纜 | MT165-KAPM系列 |
