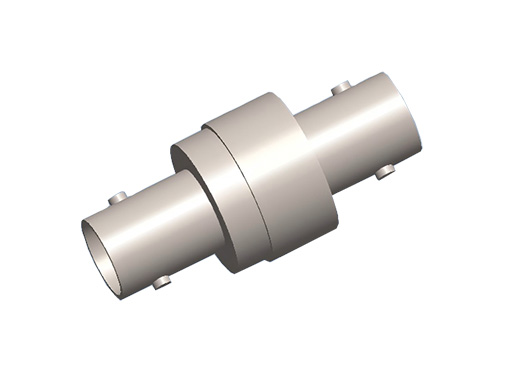

MHVF50 / MHVDF50同軸饋通

MHVF50單端同軸饋通/MHVDF50雙端同軸饋通，額定電壓高達5KV，浮地屏蔽方式。單端饋通導體直徑為2.4mm，雙端饋通采用MHV接口，最大電流3A。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

MHVF50單端同軸饋通/MHVDF50雙端同軸饋通，采用嵌入式引腳，額定電壓高達5KV，具有50Ω阻抗匹配，采用浮地屏蔽方式。單端饋通導體直徑為2.4mm，雙端饋通采用MHV接口。最大電流3A，溫度范圍-200~250℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容該饋通的數量為3，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

MHV饋通是BNC饋通的變體，采用嵌入式引腳，額定電壓提高至5KV。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接3個。

50Ω阻抗匹配。

浮地屏蔽。

單端/雙端饋通。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

MHVF50/MHVDF50規格參數
屏蔽類型	浮地屏蔽
阻抗匹配	50Ω
導體直徑?	單端：2.4 mm導針雙端：MHV接頭
最高電壓	5000V DC
最大電流	3A
溫度范圍	-200℃~250℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

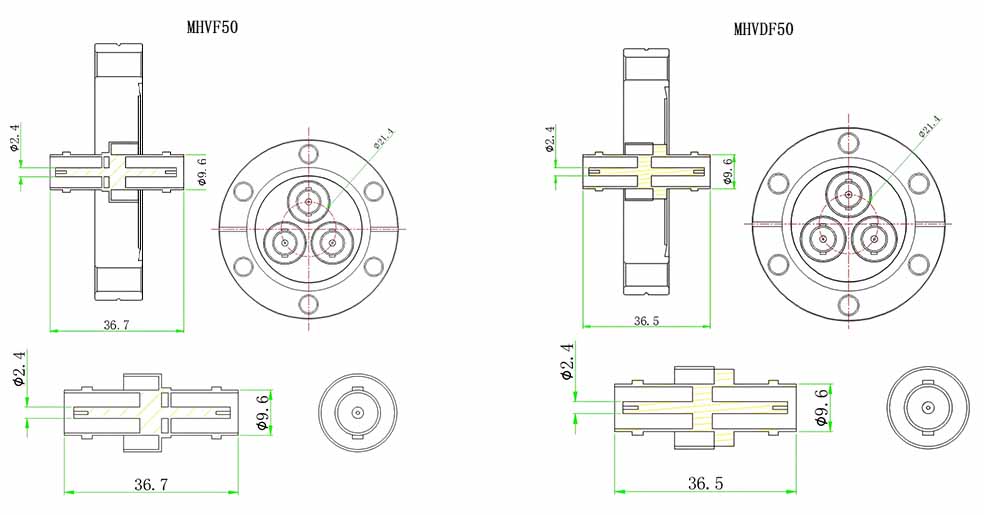

MHVF50 / MHVDF50同軸饋通尺寸

MHVF50/MHVDF50同軸饋通+CF法蘭選型表
法蘭	饋通數量	單端MHVF50型號	雙端MHVDF50型號
CF16	1	MT140-MHVF50-C16	MT140-MHVDF50-C16
CF40	1	MT140-MHVF50-C40	MT140-MHVDF50-C40
CF40	2	MT140-MHVF50-C40-2	MT140-MHVDF50-C40-2
CF40	3	MT140-MHVF50-C40-3	MT140-MHVDF50-C40-3

MHVF50/MHVDF50同軸饋通+KF法蘭選型表
法蘭	饋通數量	單端MHVF50型號	雙端MHVDF50型號
KF16	1	MT140-MHVF50-K16	MT140-MHVDF50-K16
KF40	1	MT140-MHVF50-K40	MT140-MHVDF50-K40
KF40	2	MT140-MHVF50-K40-2	MT140-MHVDF50-K40-2
KF40	3	MT140-MHVF50-K40-3	MT140-MHVDF50-K40-3
備注：其他法蘭及饋通組合請咨詢客服

MHVF50/MHVDF50同軸饋通+焊接版選型表
饋通數量	單端MHVF50型號	雙端MHVDF50型號
1	MT140-MHVF50-WV	MT140-MHVDF50-WV

MHVF50/MHVDF50同軸饋通相關配件
	MHVF50同軸饋通相關配件	MHVDF50同軸饋通相關配件
真空端連接器	MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SMHVF-VAC	MT145-CON-MHV-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-SMHVF-FX-PTFE50-500-VAC等	MT145-MHV-MX-PTFE50-500-VAC等
大氣端連接器	MT145-CON-MHV-AIR
大氣端連接器+線纜	MT145-MHV-MX-500-AIR等
