K型/C型熱電偶饋通適用電壓為mV量級，適用電流為mA量級，溫度范圍-100~450℃，極限真空可達1E-10mbar。
產品詳情

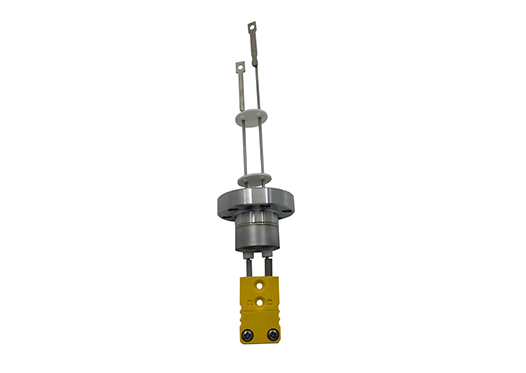

K型/C型熱電偶饋通設計可匹配OMEGA微型連接器，適用電壓為mV量級，適用電流為mA量級，熱電偶饋通的絕緣體材質為氧化陶瓷，電極材質取決于相應的熱電偶對材料（K型/C型），溫度范圍-100~450℃，極限真空可達1E-10mbar。1對熱電偶饋通推薦使用法蘭為CF16/CF40，可咨詢定制其他法蘭及饋通數量組合，也可選擇焊接版K型/C型饋通、K型熱電偶正極（Chromel鎳鉻合金材質）或K型熱電偶負極（Alumel鎳鋁合金材質）。提供配套的大氣端連接器，可選真空端相關配件。
產品特征
K/C型熱偶設計兼容OMEGA微型接頭。
K/C型為標準，其他類型請咨詢客服。
熱電偶饋通的引腳由相應的熱電偶對材料制成。
提供單針/1/2/3/4/5熱偶對。
提供大氣端接頭。
真空側相關配件可選配。
產品參數
熱電偶饋通規格參數 | |
電壓 | mV量級 |
電流 | mA量級 |
絕緣體材質 | 氧化陶瓷 |
電極材質 | K型/C型 |
溫度范圍 | -100℃~450℃ |
極限真空 | 1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

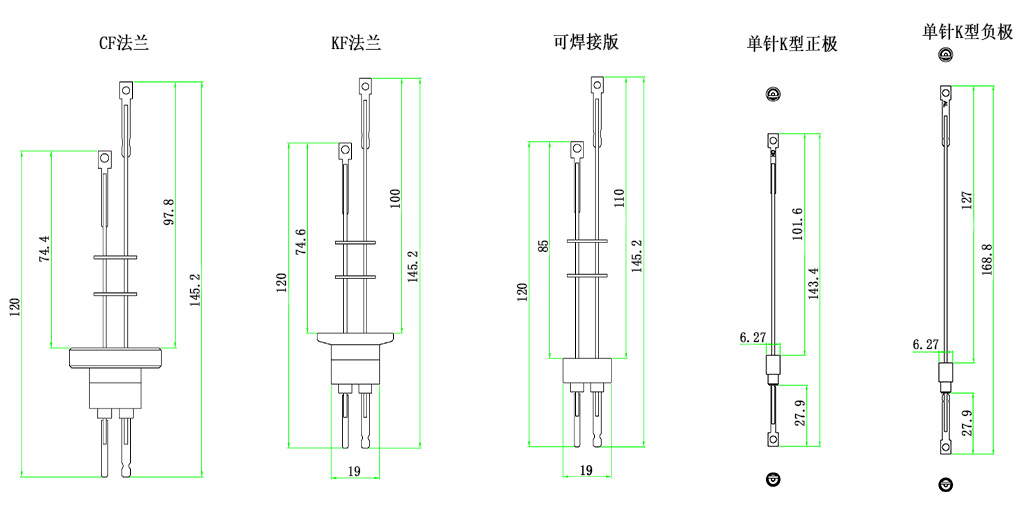

產品尺寸
K/C型熱電偶饋通+CF法蘭選型表 | |||
法蘭 | 熱偶對數量 | K型熱偶型號 | C型熱偶型號 |
CF16 | 1 | MT155-TCK-1-C16 | MT155-TCC-1-C16 |
CF40 | 1 | MT155-TCK-1-C40 | MT155-TCC-1-C40 |
K/C型熱電偶饋通+KF法蘭選型表 | |||
法蘭 | 熱偶對數量 | K型熱偶型號 | C型熱偶型號 |
KF16 | 1 | MT155-TCK-1-K16 | MT155-TCC-1-K16 |
KF40 | 1 | MT155-TCK-1-K40 | MT155-TCC-1-K40 |
備注：其他法蘭及饋通組合請咨詢客服 | |||
K/C型熱偶饋通+焊接版選型表 | ||
材質/熱偶類型 | 熱偶對數量 | 型號 |
Chromel | 單針 | MT155-TCK-CR-WV |
Alumel | 單針 | MT155-TCK-AL-WV |
K型 | 1 | MT155-TCK-1-WV |
C型 | 1 | MT155-TCC-1-WV |
K型/C型熱電偶饋通相關配件 | |
真空線纜 | MT165-KAP-TCK / MT165-KAP-TCC系列 |
