JJ X-Ray提供的CRL系統多采用拋物線形透鏡，可搭配五軸調整平臺（5 Axis Alignment Stage），實現對透鏡方向5個自由度的調節，即俯仰角（Pitch）、偏航角（Yaw）及X、Y、Z三個方向位置的調節。

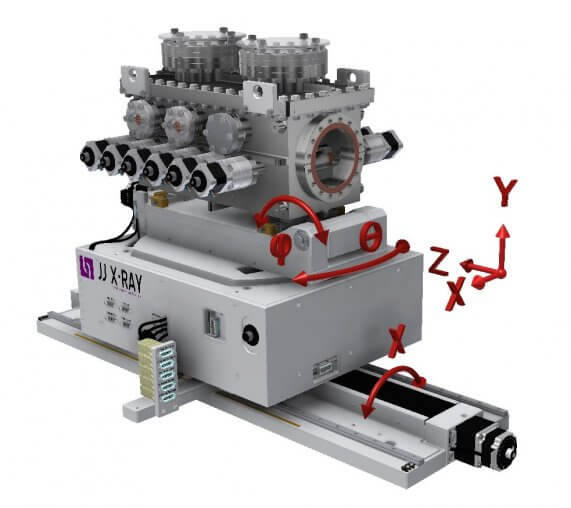

如下圖所示，該調整平臺有上中下三個子平臺，上述五軸分別位于不同的子平臺上：Z軸位于最下方的子平臺，其調節范圍可達500mm，主要作用是沿著光束線方向調整儀器位置；X、Y軸和偏航軸位于中間的子平臺；俯仰軸位于上方的子平臺。通常這些子平臺固定在一起，但也可根據您的需求進行定制，將他們分離。平臺載重可達300kg，支持在10個臂上安裝透鏡，每個臂可安裝最多10個透鏡。由于各臂均可在垂直和水平方向上獨立移動，CRL系統可實現精確對準。

五軸調整平臺示意圖

JJ X-Ray CRL可根據所使用光的類型分為三類：

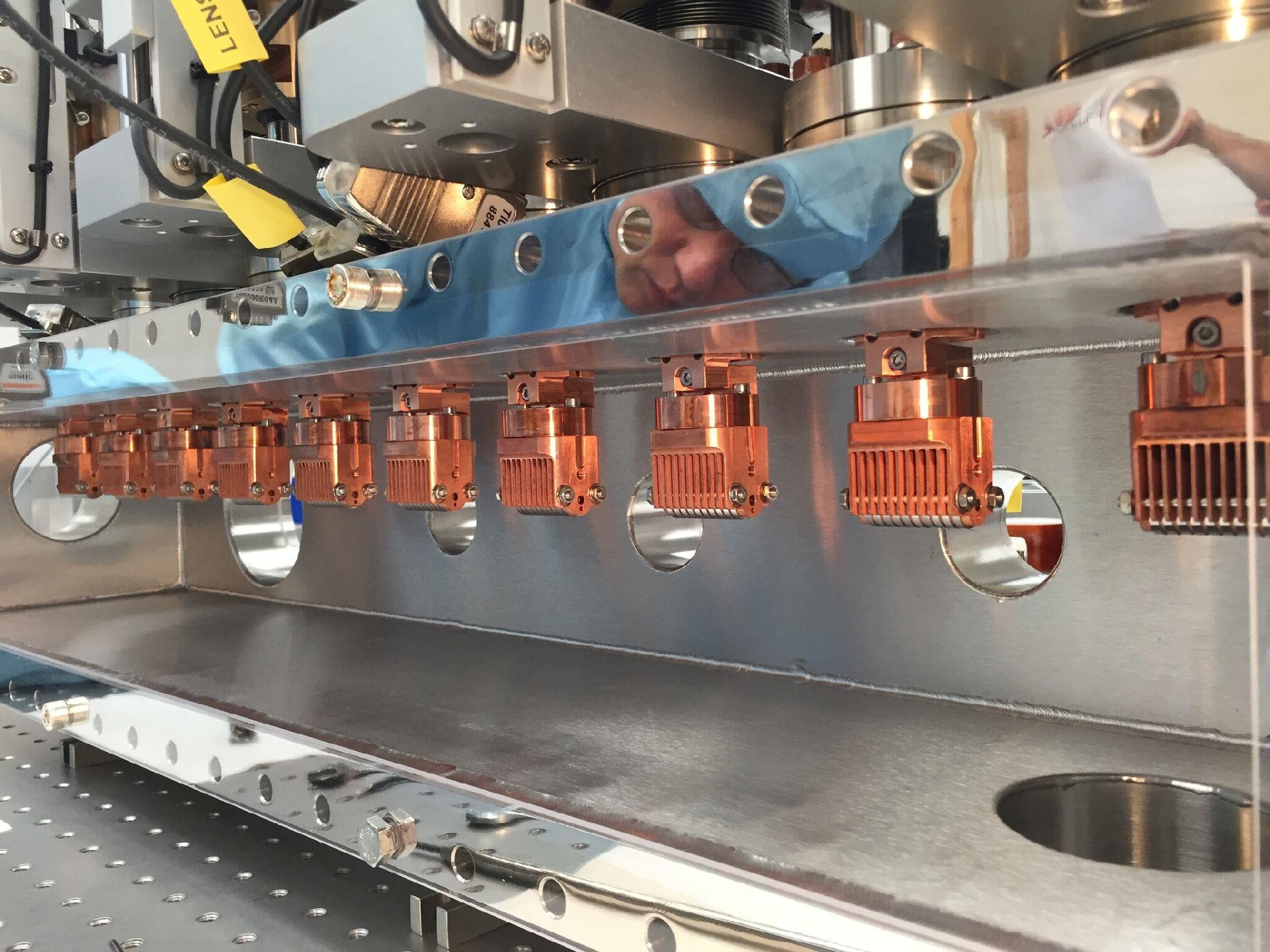

1、對于白色和高熱量的粉色光束，如果每個透鏡盒承受的熱負載超過3W，則必須使用水冷系統。透鏡置于銅盒中，利用水流進行冷卻，可承受超過40W的熱負載，即每個透鏡盒可承受超過4W的熱負載。

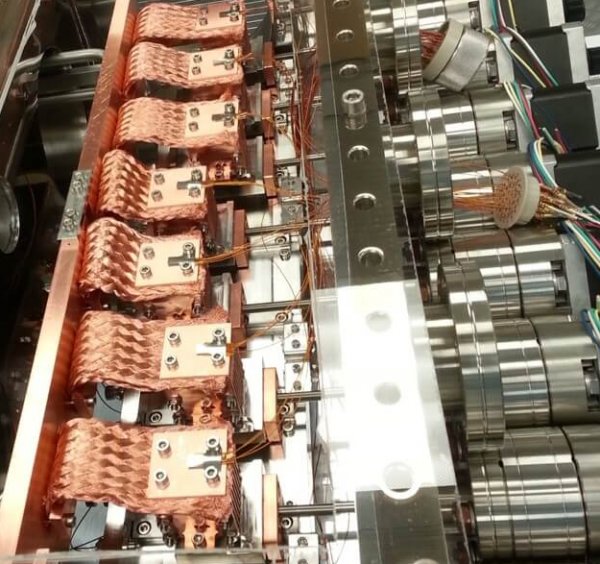

2、對于粉色光束和多層單色光束，如果每個透鏡盒承受的熱負載位于0.5W-3W區間內，可以使用銅辮冷卻。下圖為包含12個透鏡盒的銅辮冷卻系統示意圖。

3、對于單色光束，如果每個透鏡盒可承受的熱負載低于0.5W，則無需配置額外的冷卻系統。

JJ X-Ray CRL的常用材料為Be、Al、Ni。下表所示為Be和Al的部分配置選項。

值得注意的是，由Be材料制造的CRL存在幾方面的不足：首先，Be的抗熱載性能和力學性能較差，無法滿足硬X射線光束聚焦對元件進行強力冷卻的要求；其次，Be是多晶結構，對硬X射線有強散射作用，不利于實現高精度聚焦。

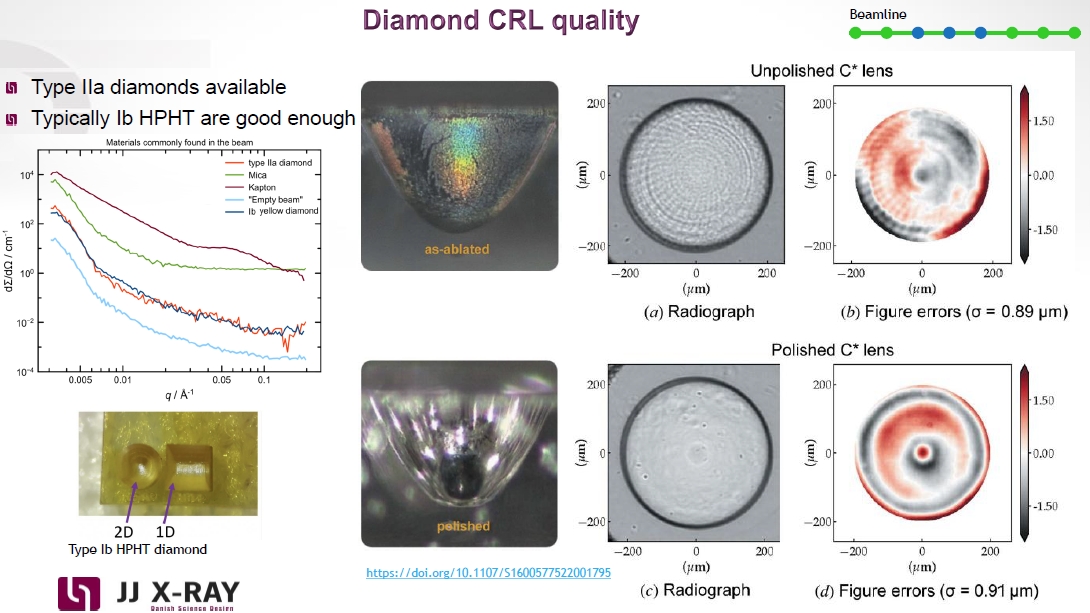

相較之下，單晶金剛石具有較高的折射/吸收比，同時具備出色的抗熱載性能和力學性能。因此，在目前的同步輻射光源，尤其是自由電子激光裝置上，通常采用由金剛石制造的CRL。經過拋光后的金剛石透鏡具有非常高的質量，可滿足使用需求，如下圖所示。

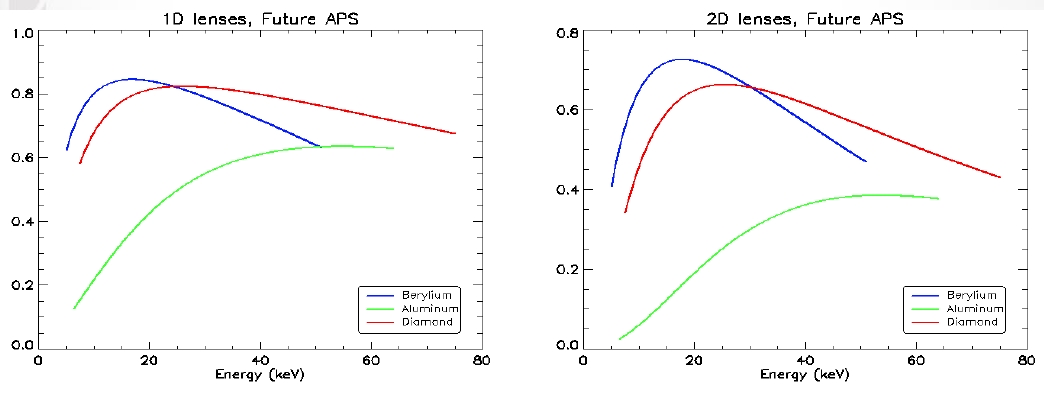

金剛石透鏡能夠在廣泛的能量范圍內工作（如Be為2-40 keV，Al為30-80 keV，Ni為60-150 keV，而金剛石為5-90 keV），且在30-80 keV區間內，金剛石透鏡具有最高的光通量。下圖為不同材料的透鏡在不同光子能量下的光通量計算結果。

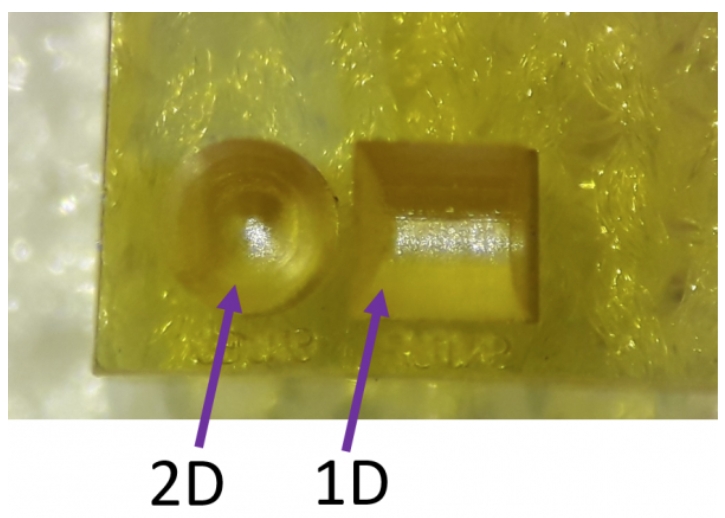

此外，一個金剛石可以制造多個透鏡，即可以在一個Translator上制造多個一維或二維聚焦的具有不同尺寸的透鏡，如下圖所示。

JJ X-Ray還可以根據您的需求，提供定制CRL系統，以滿足您的特定要求。
