同軸/功率/高壓真空饋通
SHV同軸真空饋通（Safe High Voltage）專為提供安全的高壓輸送而設計（5KV, 6KV, 10KV，20KV），可根據不同的接頭類型和屏蔽方式分類
產品詳情
SHV高電壓同軸真空饋通（Safe High Voltage）專為提供安全的高壓輸送而設計（5KV, 6KV, 10KV，20KV），可根據不同的接頭類型和屏蔽方式分類。其中，5KV/10KV/20KV版本還可按照真空側的設計方式分為Recessed Ceramic和Exposed Ceramic。
一、5KV SHV同軸真空饋通
常見三種分類：
SHV 5KV RECESSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
SHV 5KV EXPOSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
SHV 5KV Coaxial DOUBLE SIDED - GROUNDED SHIELD

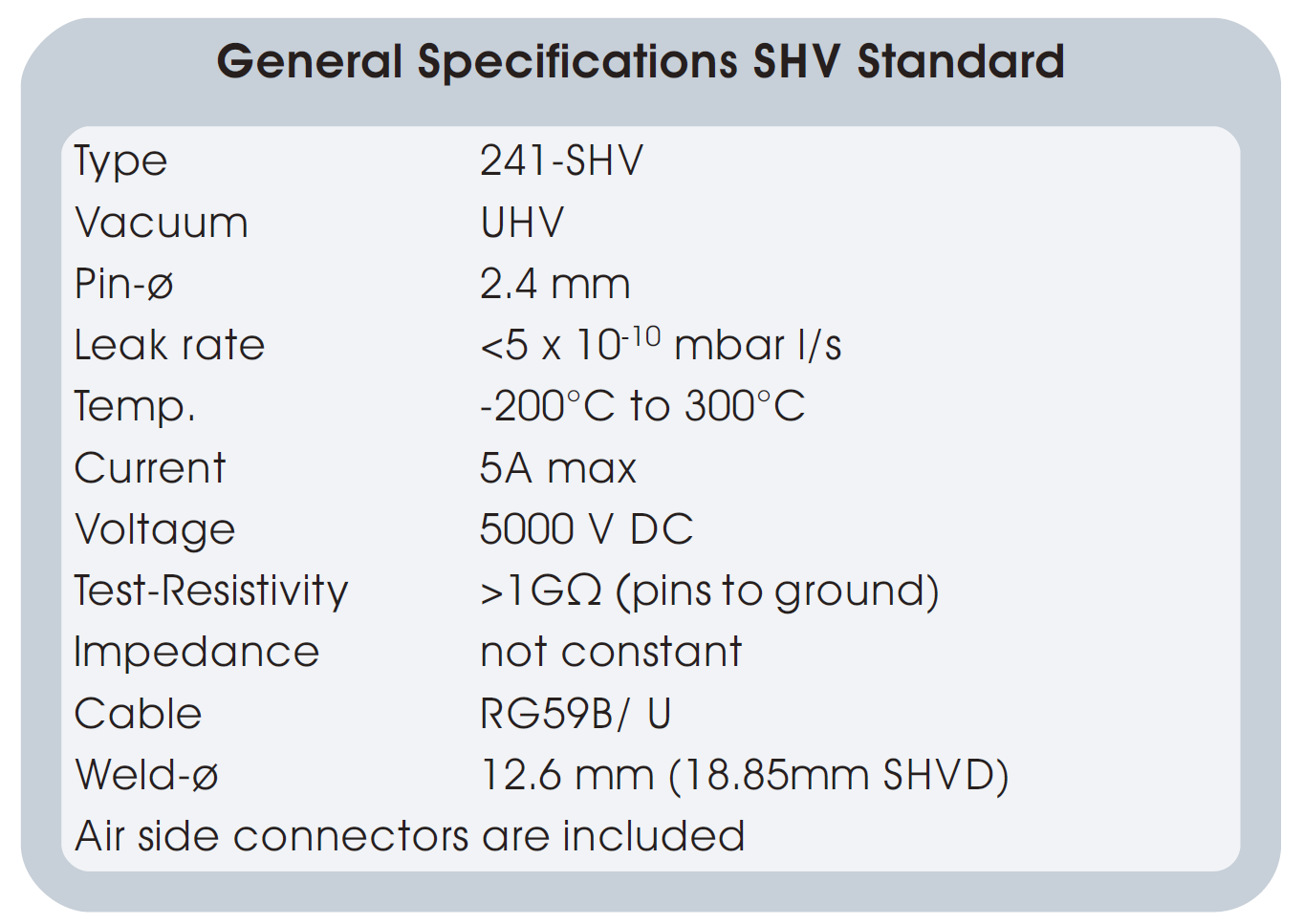

圖一：5KV SHV的基本技術指標

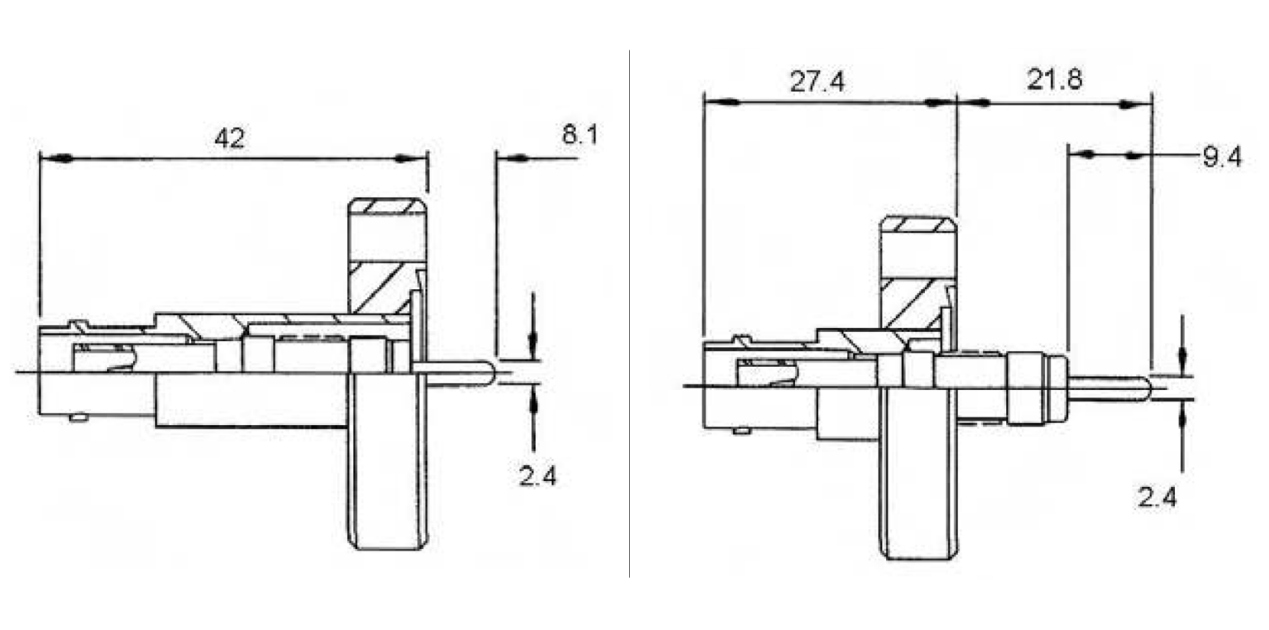

圖二：（左）241-SHV-C16 SHV 5KV RECESSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
（右）241-SHVE-C16 SHV 5KV EXPOSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
圖三：241-SHVD-C16 SHV 5KV Coaxial DOUBLE SIDED - GROUNDED SHIELD
Single and Double Sided versions available
Grounded Shield and Floating Shield versions
圖四：SHV50的基本技術指標
圖五：（左）SINGLE SIDED versions - GROUNDED SHIELD
（中）DOUBLE SIDED versions - GROUNDED SHIELD
（右）DOUBLE SIDED versions - FLOATING SHIELD

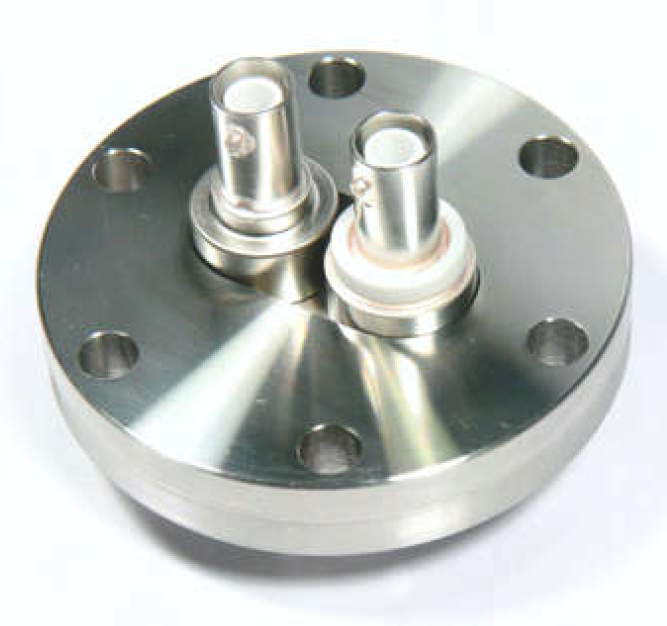

圖六：定制的SHV50 CF35法蘭饋通（左側為接地屏蔽Grounded SHV，右側為浮地屏蔽Floating SHV）

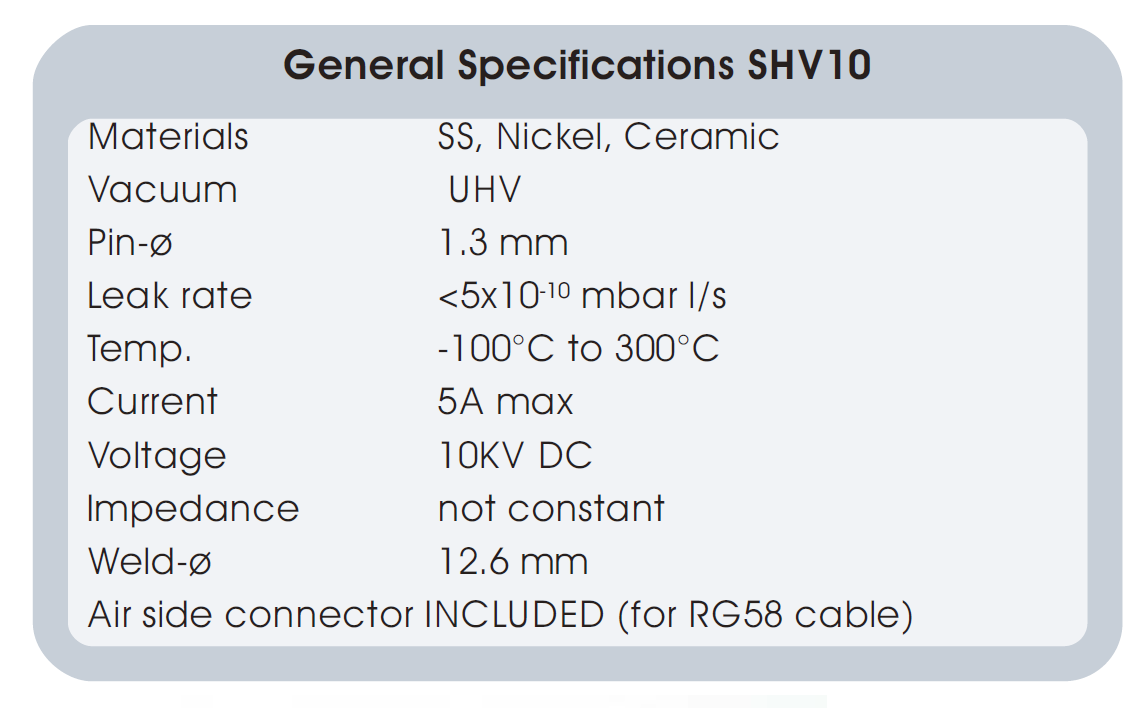

圖七：SHV10的基本技術指標
圖八：SHV20的基本技術指標
圖九：（上）SHV20實物圖；（下）SHV10實物圖
