采用VCR接頭的常溫流體饋通，常用管徑為1/4"和1/8"，法蘭管道及VCR接頭材質均為316不銹鋼，溫度范圍-200~450℃，極限真空<1E-10mbar。
產品詳情

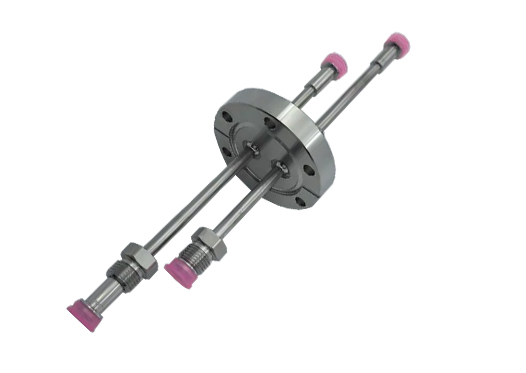

采用VCR接頭的常溫流體饋通，可通過氣體、水、油等常溫流體介質。常用管徑為1/4"和1/8"，法蘭管道及VCR接頭材質均為316不銹鋼，溫度范圍-200~450℃，極限真空<1E-10mbar。不同的法蘭和管道數量供選擇，可咨詢定制法蘭尺寸、管道直徑及長度等參數，也可選擇單管道的標準安裝基座饋通。可提供饋通真空端相關配件。
產品特征
可提供真空側的配件。
多種安裝法蘭可選。
常用管徑是1/4"，1/8"。
接受客戶定制。
產品參數
常溫流體饋通規格參數 | |
法蘭和管材質 | 316不銹鋼 |
VCR接頭材質 | 316不銹鋼 |
極限真空 | <1×10-10 mbar |
可通過介質 | 如：水、油等常溫液體 |
溫度范圍 | -200℃~450℃ |
漏率 | <1×10-12 Pa·m3/s He |

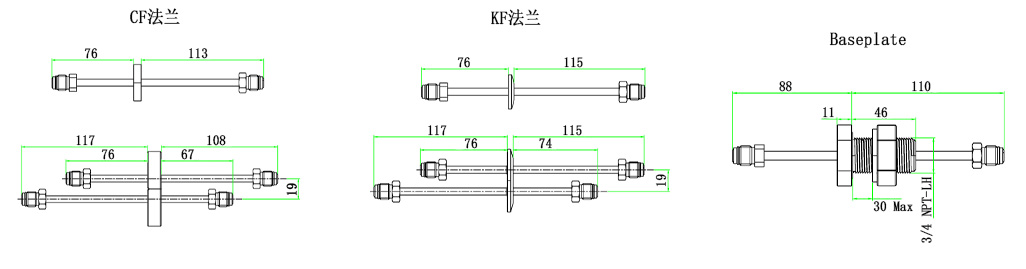

產品尺寸
常溫流體饋通-VCR+CF法蘭選型表 | ||||
通道數量 | 法蘭類型 | 接頭類型 | 管徑 | 流體饋通型號 |
1 | CF16 | VCR | 1/8" | MT158-LF-1V0125-C16 |
1 | CF16 | VCR | 1/4" | MT158-LF-1V0250-C16 |
1 | CF40 | VCR | 1/8" | MT158-LF-1V0125-C40 |
1 | CF40 | VCR | 1/4" | MT158-LF-1V0250-C40 |
2 | CF40 | VCR | 1/8" | MT158-LF-2V0125-C40 |
2 | CF40 | VCR | 1/4" | MT158-LF-2V0250-C40 |
常溫流體饋通-VCR+KF法蘭選型表 | ||||
通道數量 | 法蘭類型 | 接頭類型 | 管徑 | 流體饋通型號 |
1 | K16 | VCR | 1/8" | MT158-LF-1V0125-K16 |
1 | K16 | VCR | 1/4" | MT158-LF-1V0250-K16 |
1 | K25 | VCR | 1/8" | MT158-LF-1V0125-K25 |
1 | K25 | VCR | 1/4" | MT158-LF-1V0250-K25 |
1 | K40 | VCR | 1/8" | MT158-LF-1V0125-K40 |
1 | K40 | VCR | 1/4" | MT158-LF-1V0250-K40 |
2 | K40 | VCR | 1/8" | MT158-LF-2V0125-K40 |
2 | K40 | VCR | 1/4" | MT158-LF-2V0250-K40 |
1 | K50 | VCR | 1/8" | MT158-LF-1V0125-K50 |
1 | K50 | VCR | 1/4" | MT158-LF-1V0250-K50 |
2 | K50 | VCR | 1/8" | MT158-LF-2V0125-K50 |
2 | K50 | VCR | 1/4" | MT158-LF-2V0250-K50 |
常溫流體饋通-VCR+BP法蘭選型表 | ||||
通道數量 | 法蘭類型 | 接頭類型 | 管徑 | 流體饋通型號 |
1 | BP | VCR | 1/8" | MT158-LF-1V0125-BP |
1 | BP | VCR | 1/4" | MT158-LF-1V0250-BP |
| 備注：可根據顧客需求修改管徑、管長、法蘭大小等參數。 | ||||
