CFZ型饋通

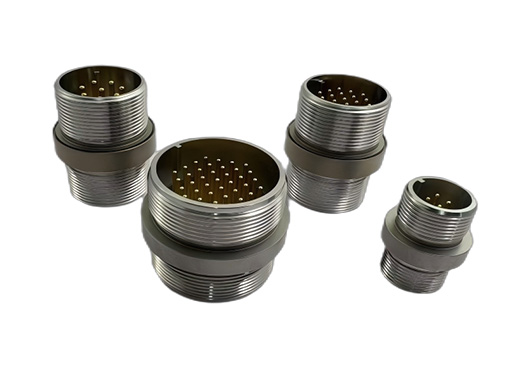

CFZ真空饋通采用螺紋連接，電極直徑為1.6mm，可選3/4/6/10/14/19/24/37/48針，采用雙端連接方式。
產品詳情
CFZ系列真空饋通是基于MIL-C-5015軍用標準設計的電氣連接器，采用螺紋連接，用于提供穩定的信號傳輸。電極直徑為1.6mm的CFZ饋通可選3/4/6/10/14/19/24/37/48針，采用雙端連接方式。由于尺寸較大，可兼容的最小尺寸法蘭為CF40/63，焊接多個饋通則需要更大尺寸的法蘭，可根據需求定制法蘭饋通，或選擇可焊接版饋通。CFZ-1.6mm饋通引腳材料為鍍金NiFe合金，密封材料為玻璃陶瓷。適用最高電壓為500VDC，額定電流為每針10A，適用溫度范圍-200~200℃，極限真空<1E-10mbar。相關配件可選真空端連接器/插針、真空線纜及大氣端連接器。
產品特征
CFZ類型饋通是基于MIL-C-5015軍用標準設計的電氣連接器,采用螺紋連接，可穩定傳輸信號。
有3/4/6/10/14/19/24/37/48 針。
采用雙端連接的方式。
尺寸較大，最小需使用CF40/63的法蘭。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
規格參數 | |
引腳標準 | MIL-C-5015 |
引腳直徑 ? | 1.6 mm |
引腳材料 | 鍍金NiFe合金 |
密封材料 | 玻璃陶瓷 |
最高電壓 | 500V DC |
額定電流 | 每針10A |
溫度范圍 | -200℃~200℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

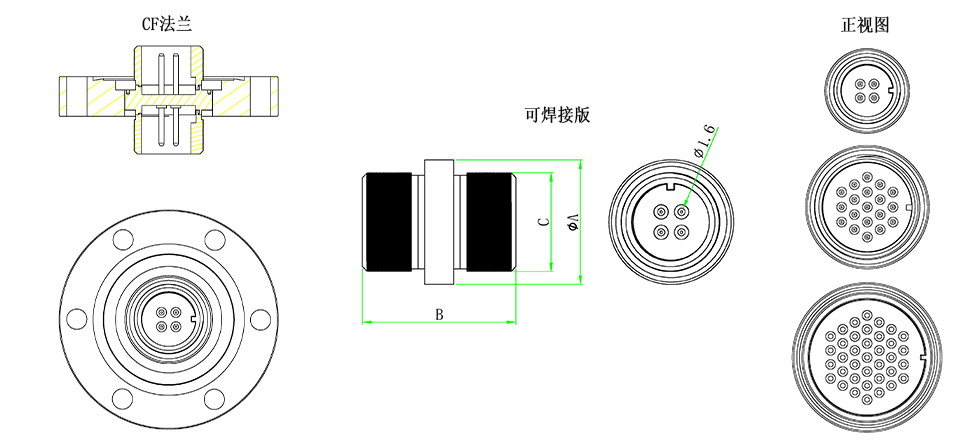

產品尺寸
CF法蘭選型表 | ||
針數 | 法蘭 | 型號 |
3 | CF40 | MT130-CFZ16-03DS-C40 |
4 | CF40 | MT130-CFZ16-04DS-C40 |
6 | CF40 | MT130-CFZ16-06DS-C40 |
10 | CF63 | MT130-CFZ16-10DS-C63 |
14 | CF63 | MT130-CFZ16-14DS-C63 |
19 | CF63 | MT130-CFZ16-19DS-C63 |
24 | CF63 | MT130-CFZ16-24DS-C63 |
37 | CF63 | MT130-CFZ16-37DS-C63 |
48 | CF63 | MT130-CFZ16-48DS-C63 |
Note: | ||
KF/ISO-K法蘭 | ||
針數 | 法蘭 | 型號 |
6 | KF40 | MT130-CFZ16-06DS-K40 |
19 | KF50 | MT130-CFZ16-19DS-K50 |
37 | ISO-K63 | MT130-CFZ16-37DS-ISOK63 |
焊接版選型表 | ||||
針數 | 直徑?A (mm) | 長度B (mm) | 螺紋C | 型號 |
4 | 28 | 34.5 | 7/8-20UNEF | MT130-CFZ16-04DS-WV |
19 | 41 | 47.5 | 1 3/8-18UNEF | MT130-CFZ16-19DS-WV |
37 | 49.7 | 38.5 | 1 3/4-18UNEF | MT130-CFZ16-37DS-WV |
CFZ-1.6mm饋通相關配件 | |
真空端連接器+插針 | MT131-CFZ16-04DS-PK-SET等 |
真空線纜 | MT165-KAPM系列 |
大氣端連接器 | MT131-CFZ16-04DS-AIR等 |
