采用PEEK材質，兼容超高真空環境<1E-10mbar，適用溫度范圍-50℃~230℃。可提供9/15/25/37/50針多種規格，引腳材料為鍍金銅合金。
產品詳情

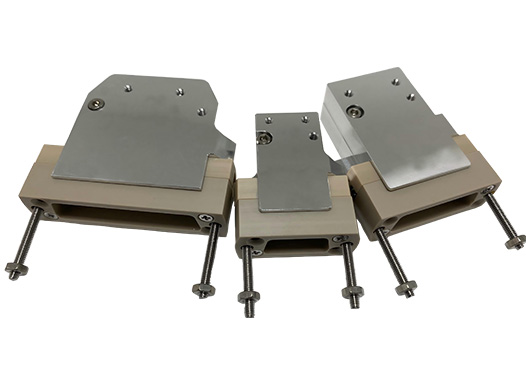

Sub-D型饋通真空端公頭連接器匹配Sub-D饋通，用于真空環境的信號傳輸。采用PEEK材質，兼容超高真空環境<1E-10mbar，適用溫度范圍-50℃~230℃。可提供9/15/25/37/50針多種規格，引腳材料為鍍金銅合金。可提供配套的插針和鋁制保護殼，支持單獨購買PEEK接頭、插針、保護殼或組合套裝，還可根據需求提供不銹鋼屏蔽外殼或陶瓷接頭（替代PEEK接頭）。
產品特征
真空端連接器采用PEEK材質制造，兼容超高真空環境。
可選配配套的插針，和鋁制屏蔽殼。
插針數量：9/15/25/37/50。
產品參數
Sub-D真空端公頭連接器規格參數 | |
引腳標準 | DIN 41652，MIL-C-24308 |
公針直徑 ? | 1.0 mm |
導線直徑 ? | 配套MT104-DBPM |
真空連接器引腳材料 | 鍍金銅合金 |
真空連接器材質 | PEEK |
真空連接器溫度范圍 | -50℃~230℃ |
極限真空 | <1×10-10 mbar |

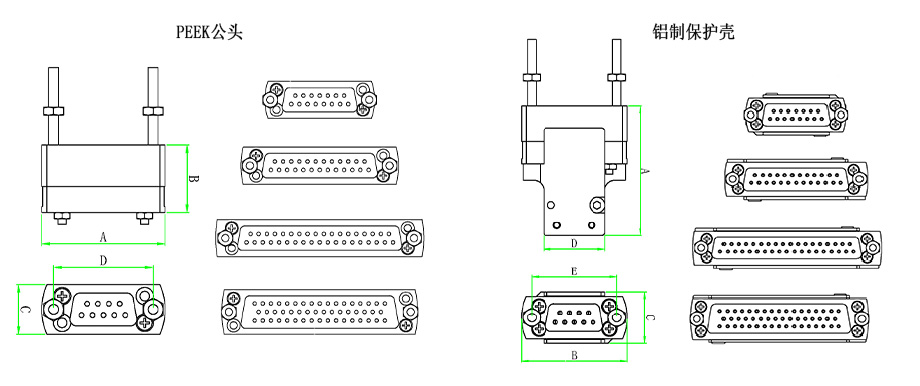

產品尺寸
Sub-D真空端公頭連接器尺寸 | ||||
引腳數量 | A (mm) | B (mm) | C (mm) | D (mm) |
9 | 31 | 17 | 12.5 | 25 |
15 | 37 | 17 | 12.5 | 33.3 |
25 | 53 | 17 | 12.5 | 47.04 |
37 | 70 | 17 | 12.5 | 63.5 |
50 | 66 | 17 | 15 | 61.2 |
Sub-D真空端公頭連接器+鋁制保護殼尺寸 | |||||
引腳數量 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
9 | 38.2 | 31 | 15 | 18 | 25 |
15 | 46.2 | 37 | 15 | 24.5 | 33.3 |
25 | 44.2 | 53 | 15 | 38.5 | 47.04 |
37 | 44.2 | 70 | 15 | 54 | 63.5 |
50 | 44.2 | 66 | 17 | 52 | 61.2 |
Sub-D真空端公頭連接器型號 | |||||
引腳數量 | 單獨PEEK接頭型號 | 插針型號 | 鋁制保護殼型號 | 插針+連接器型號 | 插針+連接器+鋁制保護殼型號 |
9 | MT102-DB09MS-PK | MT104-DBPM-10 | MT103-DB09HS | MT-DB09MS-PK-SET | MT-DB09MS-PK-PACK |
15 | MT102-DB15MS-PK | MT104-DBPM-15 | MT103-DB15HS | MT-DB15MS-PK-SET | MT-DB15MS-PK-PACK |
25 | MT102-DB25MS-PK | MT104-DBPM-25 | MT103-DB25HS | MT-DB25MS-PK-SET | MT-DB25MS-PK-PACK |
37 | MT102-DB37MS-PK | MT104-DBPM-37 | MT103-DB37HS | MT-DB37MS-PK-SET | MT-DB37MS-PK-PACK |
50 | MT102-DB50MS-PK | MT104-DBPM-50 | MT103-DB50HS | MT-DB50MS-PK-SET | MT-DB50MS-PK-PACK |
備注： | |||||
