擁有37個引腳，引腳為鍍金NiFe材料，玻璃陶瓷材料密封，最高電壓500VDC，電流5A。可焊接于CF63（需調整饋通尺寸）和CF100法蘭。
產品詳情

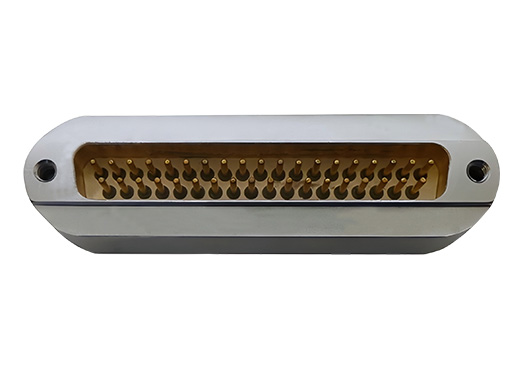

Sub-D真空饋通37針Feedthrough適用于超高真空環境中的電信號傳輸。擁有37個引腳，符合電子行業Sub-D標準尺寸。引腳為鍍金NiFe材料，玻璃陶瓷材料密封，可在-200℃~250℃溫度范圍和極限真空<1E-10mbar下穩定運行。最高電壓500VDC，額定電流3A，電流5A?？珊附佑贑F63（需調整饋通尺寸）和CF100法蘭，可定制法蘭和饋通，可提供兩端連接器及電纜。
產品特征
超高真空。
電子行業標準Sub-D尺寸。
CF63法蘭上可焊接1個(需改變饋通尺寸)，CF100法蘭上最多可焊接3個。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
Sub-D真空饋通37針Feedthrough規格參數 | |
引腳標準 | DIN 41652，MIL-C-24308 |
引腳直徑 ? | 1.0 mm |
引腳材料 | 鍍金NiFe |
密封材料 | 玻璃陶瓷 |
最高電壓 | 500V DC |
額定電流 | 每針3A |
最大電流 | 每針5A |
溫度范圍 | -200℃~250℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

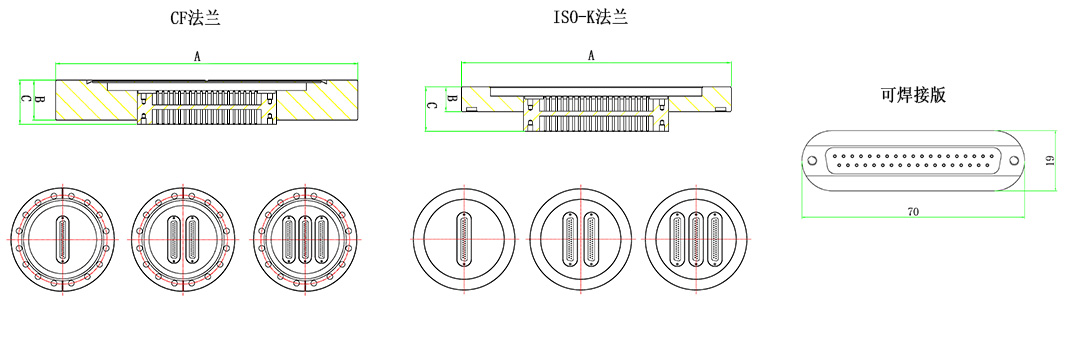

產品尺寸
Sub-D真空饋通37針Feedthrough極限數量 | |||
法蘭 | CF63 | CF100 | ISO-K100 |
數量 | 1* | 3 | 3 |
*CF63法蘭上需使用小尺寸的Sub-D37 | |||
Sub-D真空饋通37針Feedthrough+CF法蘭選型表 | |||||
法蘭 | 饋通數量 | A (mm) | B (mm) | C (mm) | 型號 |
CF63 | 1 | 114 | 17.5 | 21.4 | MT101-DB37-C63 |
CF100 | 1 | 152 | 20 | 22.2 | MT101-DB37-C100 |
CF100 | 3 | MT101-DB37-C100-3 | |||
Sub-D真空饋通37針Feedthrough+ISO-K法蘭選型表 | |||||
法蘭 | 饋通數量 | A (mm) | B (mm) | C (mm) | 型號 |
ISO-K100 | 1 | 165 | 12 | 21.5 | MT101-DB37-ISOK100 |
ISO-K100 | 3 | 165 | 12 | MT101-DB37-ISOK100-3 | |
備注：其他法蘭及饋通組合請咨詢客服 | |||||
Sub-D真空饋通37針Feedthrough+焊接版選型表 | |
饋通數量 | 型號 |
1 | MT100-DB37-WV |
Sub-D37相關配件 | |||
類型 | 描述 | 型號 | |
真空端 | ①單獨PEEK接頭型號 | Sub-D37 PEEK 接頭 | MT102-DB37FS-PK |
②插針型號 | 每包15個 | MT104-DBPF-15 | |
③屏蔽殼型號 | Sub-D37屏蔽殼 | MT103-DB37HS | |
套裝型號【含足夠數量插針】 | ①+② | MT-DB37FS-PK-SET | |
①+②+③ | MT-DB37FS-PK-PACK | ||
真空線纜 | KAPM系列 | 多股單芯非屏蔽線 | 301-KAPM-035 |
大氣端 | 套裝型號 | 包括接頭、母針、外殼 | MT102-DB37FS-AIR |
