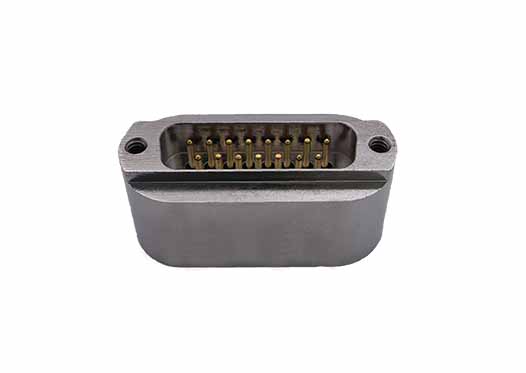

Sub-D型饋通
具備15個引腳，引腳直徑1.0mm，鍍金NiFe材料，密封材料為玻璃陶瓷，最高電壓500VDC，最大電流5A。
產品詳情
Sub-D真空饋通15針Feedthrough是專為真空系統設計的信號傳輸組件。具備15個引腳，引腳直徑1.0mm，采用鍍金NiFe材料，密封材料為玻璃陶瓷，確保在-200℃~250℃溫度范圍及1E-10mbar超高真空下穩定運行。最高電壓500VDC，額定電流3A，最大電流5A。可選真空端PEEK接頭、屏蔽殼、插針及大氣端連接器等配件，并適配KAPM系列真空線纜，便于安裝與使用。
產品特征
超高真空。
電子行業標準Sub-D尺寸。
CF40法蘭上可焊接1個，CF63法蘭上可焊接3個。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
Sub-D真空饋通15針Feedthrough規格參數 | |
引腳標準 | DIN 41652，MIL-C-24308 |
引腳直徑 ? | 1.0 mm |
引腳材料 | 鍍金NiFe |
密封材料 | 玻璃陶瓷 |
最高電壓 | 500V DC |
額定電流 | 每針3A |
電流 | 每針5A |
溫度范圍 | -200℃~250℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

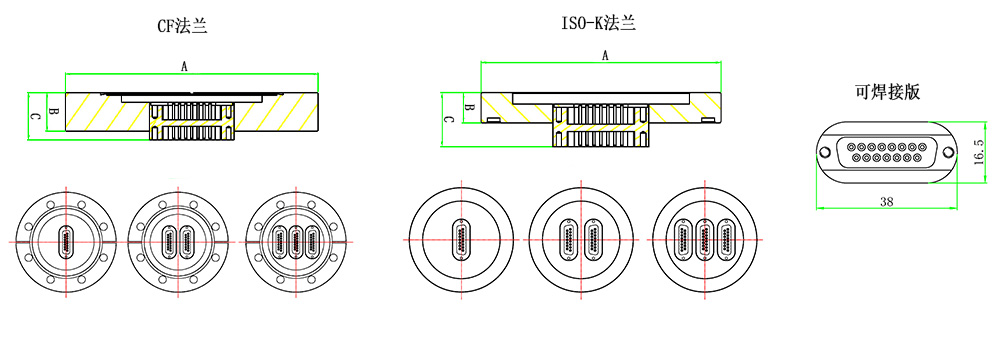

產品尺寸
Sub-D真空饋通15針Feedthrough極限數量 | |||||||
法蘭 | CF40 | CF63 | CF100 | KF40 | KF50 | ISO-K63 | ISO-K100 |
數量 | 1 | 3 | 8 | 1* | 2 | 3 | 8 |
Sub-D真空饋通15針Feedthrough+CF法蘭選型表 | |||||
法蘭 | 饋通數量 | A (mm) | B (mm) | C (mm) | 型號 |
CF40 | 1 | 70 | 12.7 | 17 | MT101-DB15-C40 |
CF63 | 1 | 114 | 17.5 | 21.4 | MT101-DB15-C63 |
CF63 | 2 | MT101-DB15-C63-2 | |||
CF63 | 3 | MT101-DB15-C63-3 | |||
Sub-D真空饋通15針Feedthrough+KF / ISO-K法蘭選型表 | |||||
法蘭 | 饋通數量 | A (mm) | B (mm) | C (mm) | 型號 |
KF50 | 1 | 75 | 5 | 17 | MT101-DB15-K50 |
ISO-K63 | 3 | 130 | 12 | 21.5 | MT101-DB15-ISOK63-3 |
備注：其他法蘭及饋通組合請咨詢客服 | |||||
Sub-D真空饋通15針Feedthrough+焊接版選型表 | |
饋通數量 | 型號 |
1 | MT100-DB15-WV |
Sub-D真空饋通15針Feedthrough相關配件 | |||
類型 | 描述 | 型號 | |
真空端 | ①單獨PEEK接頭型號 | DB15 PEEK 接頭 | MT102-DB15FS-PK |
②插針型號 | 每包15個 | MT104-DBPF-15 | |
③屏蔽殼型號 | DB15屏蔽殼 | MT103-DB15HS | |
套裝型號【含足夠數量插針】 | ①+② | MT-DB15FS-PK-SET | |
①+②+③ | MT-DB15FS-PK-PACK | ||
真空線纜 | KAPM系列 | 多股單芯非屏蔽線 | 301-KAPM-035 |
大氣端 | 套裝型號 | 包括接頭、母針、外殼 | MT102-DB15FS-AIR |
